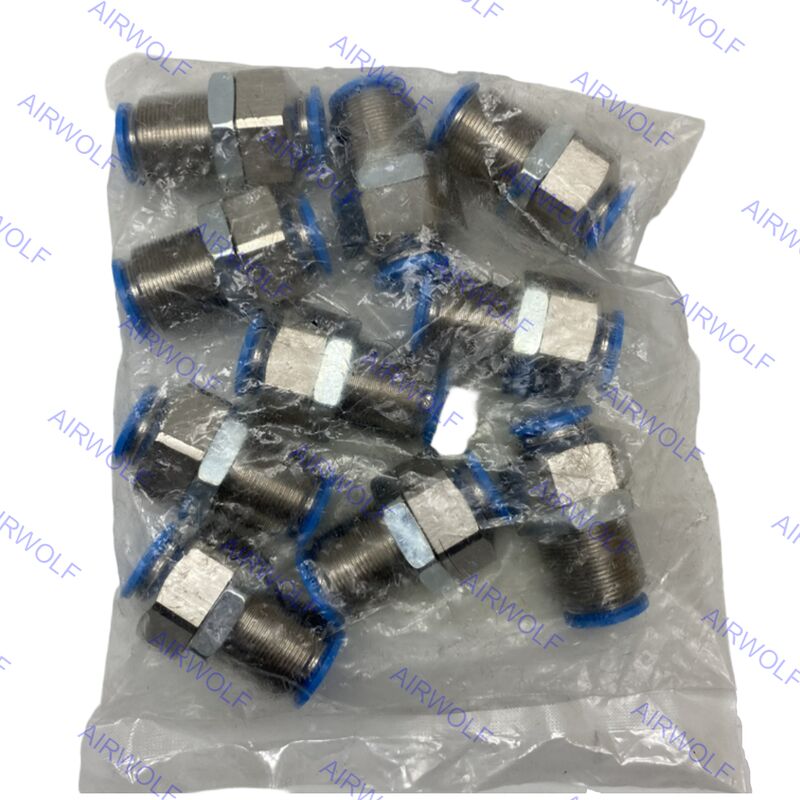

QSS-12 QSS-12-20 QSS-4-F QSS-6-F Festo Серия QSS Вставной соединительный разъем
В экосистеме пневматических компонентов Festo серия QSS служит фундаментальным и универсальным решением для подключения для построения и распределения сетей сжатого воздуха. Его основное применение — системы промышленной автоматизации, робототехника, упаковочное оборудование и погрузочно-разгрузочное оборудование, где надежные и герметичные соединения труб имеют решающее значение. Конструкция переборки особенно полезна для создания низкопрофильных соединений через панели, стены или корпусы машин, что делает ее идеальной для систем со строгими пространственными ограничениями или требованиями к чистоте. Это делает серию QSS незаменимым компонентом для инженеров и техников, которым необходимо эффективно и надежно конструировать, обслуживать или модифицировать пневматические цепи в различных промышленных условиях.
Коды заказа:
| Код товара |
Порт подключения1 |
Порт подключения2 |
Номер детали. |
Количество упаковки |
| QSS-12 |
Внешний диаметр трубки: 12 мм |
Внешний диаметр трубки: 12 мм |
153161 |
10 |
| QSS-12-20 |
Внешний диаметр трубки: 12 мм |
Внешний диаметр трубки: 12 мм |
130792 |
20 |
| QSS-4-Ф |
Внешний диаметр трубки: 4 мм |
Внешний диаметр трубки: 4 мм |
193950 |
10 |
| QSS-6-Ф |
Внешний диаметр трубки: 6 мм |
Внешний диаметр трубки: 6 мм |
193951 |
10 |
Техническая спецификация:
| Общие технические данные – метрическая и наружная резьба G. |
| Пневматическое подключение, порт 1 |
Наружная резьба М5 |
Наружная резьба G1/8 |
Наружная резьба G1/4 |
Наружная резьба G3/8 |
Наружная резьба G1/2 |
Наружная резьба G3/4 |
| Дизайн |
Двухтактный принцип |
| Монтажное положение |
необязательный |
| Тип уплотнения на резьбовой заглушке |
Уплотнительное кольцо |
| Номинальный крутящий момент |
1,2 Нм |
5,4 Нм |
9 Нм |
15,5 Нм |
26 Нм |
20 Нм |
| Допуск на номинальный момент затяжки |
± 20% |
| Номинальный размер |
1,8...2,4 мм |
2,6...6 мм |
3,1...8,5 мм |
4,2...11 мм |
6,4...13 мм |
20 мм |
| Глубина ввода трубок 1) |
14,9...17 мм |
14,9...20,7 мм |
17...23,4 мм |
18,1...24,8 мм |
23,3...24,8 мм |
27,54 мм |
| Вес продукта |
8...13 г |
7,7...31 г |
13...48 г |
20...97 г |
33...158 г |
91,2 г |
1) Указанная глубина введения трубок является справочной и может незначительно отличаться в зависимости от типа.
| Общие технические данные – Наружная резьба R |
| Пневматическое подключение, порт 1 |
Наружная резьба R1/8 |
Наружная резьба R1/4 |
Наружная резьба R3/8 |
Наружная резьба R1/2 |
| Дизайн |
Двухтактный принцип |
| Монтажное положение |
необязательный |
| Тип уплотнения на резьбовой заглушке |
Покрытие |
| Номинальный размер |
2,4...6 мм |
2,8...8,5 мм |
4,2...11 мм |
6,3...13 мм |
| Глубина ввода трубок ¹) |
11,6...20,7 мм |
11,9...23,4 мм |
17...24,8 мм |
20,2...24,8 мм |
1) Указанная глубина введения трубок является справочной и может незначительно отличаться в зависимости от типа.
| Общие технические данные – внутренняя резьба G |
| Пневматическое подключение, порт 1 |
Внутренняя резьба G1/8 |
Внутренняя резьба G1/4 |
Внутренняя резьба G3/8 |
Внутренняя резьба G1/2 |
| Дизайн |
Двухтактный принцип |
| Монтажное положение |
необязательный |
| Тип уплотнения на резьбовой заглушке |
Покрытие |
| Номинальный размер |
2,8...7 мм |
3...11 мм |
5...11 мм |
11...15 мм |
| Общие технические данные – Вставная втулка |
| Пневматическое подключение, порт 1 |
Вставная втулка Ø 4 мм |
Вставная втулка Ø 6 мм |
Вставная втулка Ø 8 мм |
Вставная втулка Ø 10 мм |
Вставная втулка Ø 12 мм |
Вставная втулка Ø 16 мм |
| Дизайн |
Двухтактный принцип |
| Монтажное положение |
необязательный |
| Номинальный размер |
2,5 мм |
2,3...4 мм |
2,3...6 мм |
3,8...7,5 мм |
3,7...9 мм |
7,8...11 мм |
| Пневматическое соединение, порт 1 |
Для трубок наружным диаметром 4 мм. |
Для трубок наружным диаметром 6 мм. |
Для трубок наружным диаметром 8 мм. |
Для трубок наружным диаметром 10 мм. |
Для трубок наружным диаметром 12 мм. |
Для трубок наружным диаметром 16 мм. |
| Дизайн |
Двухтактный принцип |
| Монтажное положение |
необязательный |
| Тип уплотнения на резьбовой заглушке |
— |
Покрытие |
| Номинальный размер |
2,8 мм |
2,8...4,3 мм |
2,8...7мм |
4,3...9 мм |
6,2...11 мм |
13 мм |
| Пневматическое подключение, порт 2 |
Для трубок наружным диаметром 4 мм. |
Для трубок наружным диаметром 6 мм. |
Для трубок наружным диаметром 8 мм. |
Для трубок наружным диаметром 10 мм. |
Для трубок наружным диаметром 12 мм. |
Для трубок наружным диаметром 16 мм. |
Для трубок наружным диаметром 22 мм. |
| Глубина ввода трубок 1) |
14,9 мм |
17 мм |
18,2 мм |
20,7 мм |
23,3 мм |
24,8 мм |
27,54 мм |
1) Указанная глубина введения трубок является справочной и может незначительно отличаться в зависимости от типа.
Условия эксплуатации и окружающей среды:
| Рабочее давление, полный диапазон температур |
-0,95...6 бар |
| Рабочее давление в зависимости от температуры |
-0,95...14 бар |
| Примечание по рабочему давлению |
Вода: макс. 0,6 МПа при макс. 50°С |
| Операционная среда |
Сжатый воздух по ISO 8573-1:2010 [7:-:-]
Вода (жидкая, незамерзающая) |
| Примечание по рабочей и пилотной среде |
Возможна работа со смазкой
Вода: G-резьба возможна только с уплотнительным кольцом типа OL в качестве дополнительной принадлежности. |
| Температура окружающей среды |
-10...80°С |
| Класс коррозионной стойкости CRC 1) |
1 - Низкая коррозионная нагрузка |
| Морская классификация |
Посмотреть сертификат |
1) Дополнительная информация www.festo.com/x/topic/kbk.
Материалы:
| Материал корпуса |
Анодированный алюминий, латунь, никелированная, ПБТ |
| Материал разъединительного кольца |
ПОМ |
| Цвет стопорного кольца |
Синий |
| Материал уплотнения трубок |
НБР |
| Материал зажима трубки |
Высоколегированная нержавеющая сталь |
| Примечание по материалам |
Соответствует RoHS |
| Материал гайки |
Никелированная латунь |
| Материал пустотелый болт |
Никелированная латунь |
| Пригодность для чистых помещений, измеренная в соответствии с ISO 1464414 1) |
Класс 4 согласно ISO 14644-1. Элемент установлен статически, значимая оценка невозможна согласно ISO 14644-1. |
1) Для вставных гильз QSH и заглушек QSC-...H значимая оценка невозможна согласно ISO 14644-1 (компоненты установлены статически).
Размеры:
