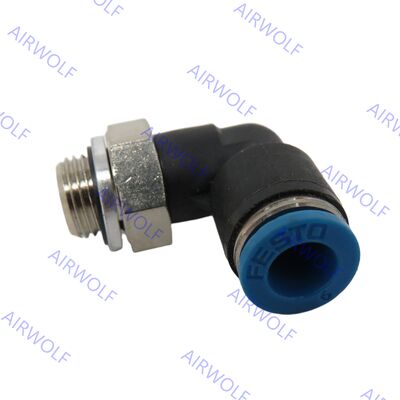

QSL-G1/4-12 QSL-G1/4-12-20 QSL-G3/8-8 QSL-G3/8-8-50 Festo QSL Серия L-образный подшипник
Построенный, чтобы обеспечивать надежную производительность в требовательных промышленных условиях,Festo QSL Fitting имеет прочную конструкцию с корпусом из прочного PBT пластика и критическими компонентами, такими как удерживающий кран из высоколегированной стали.Это обеспечивает надежное, устойчивое к вибрациям захват труб без повреждения поверхности.Фитинг обеспечивает стабильную работу при широком рабочем давлении до 14 бар и температурном диапазоне от -10°C до +80°C, подкрепленные уплотнениями NBR для герметичных соединений.Эта прочная конструкция гарантирует долгосрочную надежность и минимальное техническое обслуживание для непрерывной работы в автоматизированных машинах и системах промышленной автоматизации.
Коды заказов:
| Код товара |
Соединение порта1 |
Соединение порта2 |
Часть No. |
Количество упаковки |
| QSL-G1/4-12 |
Мужская нить G1/4 |
ОД труб: 12 мм |
186351 |
10 |
| QSL-G1/4-12-20 |
Мужская нить G1/4 |
ОД труб: 12 мм |
132054 |
20 |
| QSL-G3/8-8 |
Мужская нить G3/8 |
ОД труб: 8 мм |
186121 |
10 |
| QSL-G3/8-8-50 |
Мужская нить G3/8 |
ОД труб: 8 мм |
132055 |
50 |
Лист данных:
| Общие технические данные √ Метрическая и G мужская нить |
| Пневматическое соединение, порт 1 |
Мужская нить M5 |
Мужская нить G1/8 |
Мужская нить G1/4 |
Мужская нить G3/8 |
Мужская нить G1/2 |
Мужская нить G3/4 |
| Проектирование |
Принцип толкания и тяги |
| Положение крепления |
Необязательно |
| Тип уплотнения на винтовой розетке |
Печатный кольцо |
| Номинальный момент |
1.2 Нм |
5.4 Нм |
9 Нм |
15.5 Нм |
26 Нм |
20 Нм |
| Допустимость номинального натяжного крутящего момента |
± 20% |
| Номинальный размер |
1.8... 2,4 мм |
2.6... 6 мм |
3.1... 8,5 мм |
4.2... 11 мм |
6.4... 13 мм |
20 мм |
| Глубина вставки труб 1) |
14.9... 17 мм |
14.9... 20,7 мм |
17... 23,4 мм |
18.1... 24,8 мм |
23.3... 24,8 мм |
27.54 мм |
| Масса продукта |
8... 13 г |
7.7... 31 г. |
13... 48 г |
20... 97 г |
33... 158 г |
91.2 г |
1) Указанные глубины вставки труб являются базовыми значениями и могут немного варьироваться в зависимости от типа.
| Общие технические данные мужская R нить |
| Пневматическое соединение, порт 1 |
Мужская нить R1/8 |
Мужская нить R1/4 |
Пряжка мужская R3/8 |
Мужская нить R1/2 |
| Проектирование |
Принцип толкания и тяги |
| Положение крепления |
Необязательно |
| Тип уплотнения на винтовой розетке |
Покрытие |
| Номинальный размер |
2.4... 6 мм |
2.8... 8.5 мм |
4.2... 11 мм |
6.3... 13 мм |
| Глубина вставки труб 1) |
11.6... 20,7 мм |
11.9... 23.4 мм |
17... 24,8 мм |
20.2... 24,8 мм |
1) Указанные глубины вставки труб являются базовыми значениями и могут немного варьироваться в зависимости от типа.
| Общие технические данные женская нить G |
| Пневматическое соединение, порт 1 |
Женская нить G1/8 |
Женская нить G1/4 |
Женская нить G3/8 |
Женская нить G1/2 |
| Проектирование |
Принцип толкания и тяги |
| Положение крепления |
Необязательно |
| Тип уплотнения на винтовой розетке |
Покрытие |
| Номинальный размер |
2.8... 7 мм |
3... 11 мм |
5... 11 мм |
11... 15 мм |
| Общие технические данные ️ Вставляемый рукав |
| Пневматическое соединение, порт 1 |
Вставляемый рукав Ø 4 мм |
Вставляемый рукав Ø 6 мм |
Вставляемый рукав Ø 8 мм |
Вставляемый рукав Ø 10 мм |
Вставляемый рукав Ø 12 мм |
Вставляемый рукав Ø 16 мм |
| Проектирование |
Принцип толкания и тяги |
| Положение крепления |
Необязательно |
| Номинальный размер |
2.5 мм |
2.3... 4 мм |
2.3... 6 мм |
3.8... 7,5 мм |
3.7... 9 мм |
7.8... 11 мм |
| Пневматическое соединение, порт 1 |
Для труб внешнего диаметра 4 мм |
Для труб внешнего диаметра 6 мм |
Для труб внешнего диаметра 8 мм |
Для труб внешнего диаметра 10 мм |
Для труб внешнего диаметра 12 мм |
Для труб внешнего диаметра 16 мм |
| Проектирование |
Принцип толкания и тяги |
| Положение крепления |
Необязательно |
| Тип уплотнения на винтовой розетке |
— |
Покрытие |
| Номинальный размер |
2.8 мм |
2.8- Что?40,3 мм |
2.8...7 мм |
4.3...9 мм |
6.2...11 мм |
13 мм |
| Пневматическое соединение, порт 2 |
Для труб внешнего диаметра 4 мм |
Для труб внешнего диаметра 6 мм |
Для труб внешнего диаметра 8 мм |
Для труб внешнего диаметра 10 мм |
Для труб внешнего диаметра 12 мм |
Для труб внешнего диаметра 16 мм |
Для труб внешнего диаметра 22 мм |
| Глубина вставки труб 1) |
14.9 мм |
17 мм |
18.2 мм |
20.7 мм |
23.3 мм |
24.8 мм |
27.54 мм |
1) Указанные глубины вставки труб являются базовыми значениями и могут немного варьироваться в зависимости от типа.
Условия эксплуатации и окружающей среды:
| Рабочее давление полный диапазон температур |
- 0,95... 6 бар |
| Теплозависимое рабочее давление |
- 0,95... 14 бар |
| Примечание к рабочему давлению |
Вода: максимум 0,6 МПа при максимум 50°C |
| Рабочая среда |
Сжатый воздух в соответствии с ISO 8573-1:2010 [7:-:-]
Вода (жидкая, без льда) |
| Примечание к эксплуатационной и пилотной среде |
Возможна работа с смазкой
Вода: Г-полоска возможна только с уплотнительным кольцом типа OL в качестве дополнительного принадлежности |
| Температура окружающей среды |
-10... 80°С |
| Класс коррозионной устойчивости CRC 1) |
1 - Низкая коррозионная нагрузка |
| Морская классификация |
См. свидетельство |
1) Дополнительная информация: www.festo.com/x/topic/kbk
Материалы:
| Материальное жилье |
Анодированный алюминий, латунь, никелированный, PBT |
| Кольцо освобождения материала |
POM |
| Цвет кольца освобождения |
Синий |
| Материал уплотнения труб |
NBR |
| Компонент зажима труб из материала |
Нержавеющая сталь высоколегированная |
| Примечание к материалам |
Соответствие требованиям RoHS |
| Материал ореха |
Никеленая латунь |
| Материал пустого болта |
Никеленая латунь |
| Пригодность чистой комнаты, измеренная согласно ISO 1464414 1) |
Класс 4 согласно ISO 14644-1Элемент, установленный статически, без возможности содержательной оценки согласно ISO 14644-1 |
1) Для вставных рукава QSH и прокладки QSC-...H, не возможна значимая оценка согласно ISO 14644-1 (компоненты, установленные статически)
