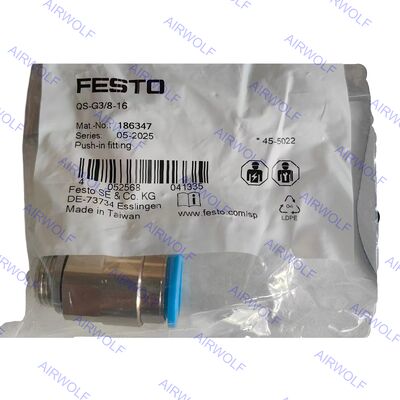

QS-G3/8-16 QS-G1/2-12 QS-G1/2-12-20 QS-G1/2-16 QS-G1/2-16-20 Быстроразъемные соединения серии QS Festo
Серия QS от Festo отличается исключительной универсальностью благодаря широкому спектру конфигураций, включая прямые, угловые, тройные и фланцевые фитинги, подходящие для любой пневматической схемы. Совместимость с различными материалами трубок и широким диапазоном метрических диаметров трубок обеспечивает единое решение для разнообразных потребностей в соединениях. Этот обширный выбор в сочетании с дополнительными резьбовыми соединениями обеспечивает бесшовную интеграцию в существующие системы, делая его фундаментальным и гибким компонентом для автоматизации, упаковки и машиностроения по всему миру.
Коды заказа:
| Код позиции |
Соединение порта 1 |
Соединение порта 2 |
Номер детали |
Количество в упаковке |
| QS-G3/8-16 |
Наружная резьба G3/8 |
Наружный диаметр трубки: 16 мм |
186347 |
1 |
| QS-G1/2-12 |
Наружная резьба G1/2 |
Наружный диаметр трубки: 12 мм |
186104 |
1 |
| QS-G1/2-12-20 |
Наружная резьба G1/2 |
Наружный диаметр трубки: 12 мм |
132046 |
20 |
| QS-G1/2-16 |
Наружная резьба G1/2 |
Наружный диаметр трубки: 16 мм |
186105 |
1 |
| QS-G1/2-16-20 |
Наружная резьба G1/2 |
Наружный диаметр трубки: 16 мм |
132047 |
20 |
Технический паспорт:
| Общие технические данные – Метрическая и наружная резьба G |
| Пневматическое соединение, порт 1 |
Наружная резьба M5 |
Наружная резьба G1/8 |
Наружная резьба G1/4 |
Наружная резьба G3/8 |
Наружная резьба G1/2 |
Наружная резьба G3/4 |
| Конструкция |
Принцип push-pull |
| Положение при монтаже |
опционально |
| Тип уплотнения на ввинчиваемой пробке |
Уплотнительное кольцо |
| Номинальный крутящий момент |
1,2 Нм |
5,4 Нм |
9 Нм |
15,5 Нм |
26 Нм |
20 Нм |
| Допуск для номинального момента затяжки |
± 20% |
| Номинальный размер |
1,8 ... 2,4 мм |
2,6 ... 6 мм |
3,1 ... 8,5 мм |
4,2 ... 11 мм |
6,4 ... 13 мм |
20 мм |
| Глубина вставки трубки 1) |
14,9 ... 17 мм |
14,9 ... 20,7 мм |
17 ... 23,4 мм |
18,1 ... 24,8 мм |
23,3 ... 24,8 мм |
27,54 мм |
| Вес продукта |
8 ... 13 г |
7,7 ... 31 г |
13 ... 48 г |
20 ... 97 г |
33 ... 158 г |
91,2 г |
1) Указанные глубины вставки трубки являются справочными значениями и могут незначительно отличаться в зависимости от типа.
| Общие технические данные – Наружная резьба R |
| Пневматическое соединение, порт 1 |
Наружная резьба R1/8 |
Наружная резьба R1/4 |
Наружная резьба R3/8 |
Наружная резьба R1/2 |
| Конструкция |
Принцип push-pull |
| Положение при монтаже |
опционально |
| Тип уплотнения на ввинчиваемой пробке |
Покрытие |
| Номинальный размер |
2,4 ... 6 мм |
2,8 ... 8,5 мм |
4,2 ... 11 мм |
6,3 ... 13 мм |
| Глубина вставки трубки ¹) |
11,6 ... 20,7 мм |
11,9 ... 23,4 мм |
17 ... 24,8 мм |
20,2 ... 24,8 мм |
1) Указанные глубины вставки трубки являются справочными значениями и могут незначительно отличаться в зависимости от типа.
| Общие технические данные – Внутренняя резьба G |
| Пневматическое соединение, порт 1 |
Внутренняя резьба G1/8 |
Внутренняя резьба G1/4 |
Внутренняя резьба G3/8 |
Внутренняя резьба G1/2 |
| Конструкция |
Принцип push-pull |
| Положение при монтаже |
опционально |
| Тип уплотнения на ввинчиваемой пробке |
Покрытие |
| Номинальный размер |
2,8 ... 7 мм |
3 ... 11 мм |
5 ... 11 мм |
11 ... 15 мм |
| Общие технические данные – Втулка для вставки трубки |
| Пневматическое соединение, порт 1 |
Втулка для вставки трубки Ø 4 мм |
Втулка для вставки трубки Ø 6 мм |
Втулка для вставки трубки Ø 8 мм |
Втулка для вставки трубки Ø 10 мм |
Втулка для вставки трубки Ø 12 мм |
Втулка для вставки трубки Ø 16 мм |
| Конструкция |
Принцип push-pull |
| Положение при монтаже |
опционально |
| Номинальный размер |
2,5 мм |
2,3 ... 4 мм |
2,3 ... 6 мм |
3,8 ... 7,5 мм |
3,7 ... 9 мм |
7,8 ... 11 мм |
| Пневматическое соединение, порт 1 |
Для наружного диаметра трубки 4 мм |
Для наружного диаметра трубки 6 мм |
Для наружного диаметра трубки 8 мм |
Для наружного диаметра трубки 10 мм |
Для наружного диаметра трубки 12 мм |
Для наружного диаметра трубки 16 мм |
| Конструкция |
Принцип push-pull |
| Положение при монтаже |
опционально |
| Тип уплотнения на ввинчиваемой пробке |
— |
Покрытие |
| Номинальный размер |
2,8 мм |
2,8...4,3 мм |
2,8...7 мм |
4,3...9 мм |
6,2...11 мм |
13 мм |
| Пневматическое соединение, порт 2 |
Для наружного диаметра трубки 4 мм |
Для наружного диаметра трубки 6 мм |
Для наружного диаметра трубки 8 мм |
Для наружного диаметра трубки 10 мм |
Для наружного диаметра трубки 12 мм |
Для наружного диаметра трубки 16 мм |
Для наружного диаметра трубки 22 мм |
| Глубина вставки трубки 1) |
14,9 мм |
17 мм |
18,2 мм |
20,7 мм |
23,3 мм |
24,8 мм |
27,54 мм |
1) Указанные глубины вставки трубки являются справочными значениями и могут незначительно отличаться в зависимости от типа.
Условия эксплуатации и окружающей среды:
| Рабочее давление в полном диапазоне температур |
-0,95 ... 6 бар |
| Температурно-зависимое рабочее давление |
-0,95 ... 14 бар |
| Примечание о рабочем давлении |
Вода: макс. 0,6 МПа при макс. 50°C |
| Рабочая среда |
Сжатый воздух по ISO 8573-1:2010 [7:-:-]
Вода (жидкая, без льда) |
| Примечание о рабочей и управляющей среде |
Возможна работа с лубрикантом
Вода: резьба G возможна только с уплотнительным кольцом типа OL в качестве дополнительной принадлежности |
| Температура окружающей среды |
-10 ... 80°C |
| Класс коррозионной стойкости CRC 1) |
1 - Низкая коррозионная нагрузка |
| Морская классификация |
См. сертификат |
1) Дополнительная информация www.festo.com/x/topic/kbk
Материалы:
| Материал корпуса |
Анодированный алюминий, Латунь, никелированная, PBT |
| Материал разжимного кольца |
POM |
| Цвет разжимного кольца |
Синий |
| Материал уплотнения трубки |
NBR |
| Материал зажимного компонента трубки |
Высоколегированная нержавеющая сталь |
| Примечание о материалах |
Соответствует RoHS |
| Материал гайки |
Латунь никелированная |
| Материал полого болта |
Латунь никелированная |
| Пригодность для чистых помещений, измеренная по ISO 1464414 1) |
Класс 4 по ISO 14644-1. Элемент установлен статически, осмысленная оценка невозможна по ISO 14644-1 |
1) Для втулок для вставки трубок QSH и заглушек QSC-...H осмысленная оценка по ISO 14644-1 невозможна (компоненты установлены статически)
