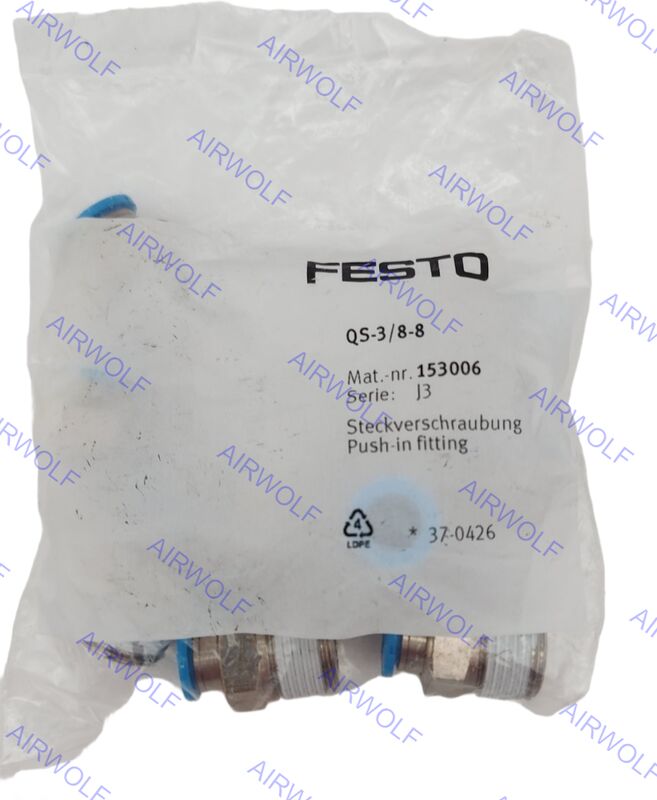

QS-3/8-8 QS-3/8-8-50 QS-3/8-10 QS-3/8-10-50 Фитинги Festo серии QS
Разработанные для надежной работы в сложных промышленных условиях, фитинги Festo QS обеспечивают надежное и долговечное соединение. Нержавеющая сталь зажимной втулки обеспечивает прочный, устойчивый к вибрации захват трубки, а прецизионно обработанное уплотнение, обычно изготовленное из NBR, гарантирует герметичность даже при динамических условиях давления. Изготовленные из высококачественных материалов, таких как латунь или нержавеющая сталь, эти фитинги выдерживают давление до 16 бар и обладают отличной коррозионной стойкостью, обеспечивая целостность системы и сокращая время простоя при непрерывной работе.
Коды заказа:
| Код позиции |
Соединение порта 1 |
Соединение порта 2 |
Номер детали |
Количество в упаковке |
| QS-3/8-8 |
Наружная резьба R3/8 |
Наружный диаметр трубки: 8 мм |
153006 |
10 |
| QS-3/8-8-50 |
Наружная резьба R3/8 |
Наружный диаметр трубки: 8 мм |
130681 |
50 |
| QS-3/8-10 |
Наружная резьба R3/8 |
Наружный диаметр трубки: 10 мм |
153008 |
10 |
| QS-3/8-10-50 |
Наружная резьба R3/8 |
Наружный диаметр трубки: 10 мм |
130682 |
50 |
Технический паспорт:
| Общие технические данные – метрическая и G наружная резьба |
| Пневматическое соединение, порт 1 |
Наружная резьба M5 |
Наружная резьба G1/8 |
Наружная резьба G1/4 |
Наружная резьба G3/8 |
Наружная резьба G1/2 |
Наружная резьба G3/4 |
| Конструкция |
Принцип "push-pull" |
| Положение при монтаже |
опционально |
| Тип уплотнения на ввинчиваемом штуцере |
Уплотнительное кольцо |
| Номинальный крутящий момент |
1,2 Нм |
5,4 Нм |
9 Нм |
15,5 Нм |
26 Нм |
20 Нм |
| Допуск номинального момента затяжки |
± 20% |
| Номинальный размер |
1,8 ... 2,4 мм |
2,6 ... 6 мм |
3,1 ... 8,5 мм |
4,2 ... 11 мм |
6,4 ... 13 мм |
20 мм |
| Глубина вставки трубки 1) |
14,9 ... 17 мм |
14,9 ... 20,7 мм |
17 ... 23,4 мм |
18,1 ... 24,8 мм |
23,3 ... 24,8 мм |
27,54 мм |
| Вес изделия |
8 ... 13 г |
7,7 ... 31 г |
13 ... 48 г |
20 ... 97 г |
33 ... 158 г |
91,2 г |
1) Указанные глубины вставки трубки являются справочными значениями и могут незначительно отличаться в зависимости от типа.
| Общие технические данные – наружная резьба R |
| Пневматическое соединение, порт 1 |
Наружная резьба R1/8 |
Наружная резьба R1/4 |
Наружная резьба R3/8 |
Наружная резьба R1/2 |
| Конструкция |
Принцип "push-pull" |
| Положение при монтаже |
опционально |
| Тип уплотнения на ввинчиваемом штуцере |
Покрытие |
| Номинальный размер |
2,4 ... 6 мм |
2,8 ... 8,5 мм |
4,2 ... 11 мм |
6,3 ... 13 мм |
| Глубина вставки трубки ¹) |
11,6 ... 20,7 мм |
11,9 ... 23,4 мм |
17 ... 24,8 мм |
20,2 ... 24,8 мм |
1) Указанные глубины вставки трубки являются справочными значениями и могут незначительно отличаться в зависимости от типа.
| Общие технические данные – внутренняя резьба G |
| Пневматическое соединение, порт 1 |
Внутренняя резьба G1/8 |
Внутренняя резьба G1/4 |
Внутренняя резьба G3/8 |
Внутренняя резьба G1/2 |
| Конструкция |
Принцип "push-pull" |
| Положение при монтаже |
опционально |
| Тип уплотнения на ввинчиваемом штуцере |
Покрытие |
| Номинальный размер |
2,8 ... 7 мм |
3 ... 11 мм |
5 ... 11 мм |
11 ... 15 мм |
| Общие технические данные – втулка "push-in" |
| Пневматическое соединение, порт 1 |
Втулка "push-in" Ø 4 мм |
Втулка "push-in" Ø 6 мм |
Втулка "push-in" Ø 8 мм |
Втулка "push-in" Ø 10 мм |
Втулка "push-in" Ø 12 мм |
Втулка "push-in" Ø 16 мм |
| Конструкция |
Принцип "push-pull" |
| Положение при монтаже |
опционально |
| Номинальный размер |
2,5 мм |
2,3 ... 4 мм |
2,3 ... 6 мм |
3,8 ... 7,5 мм |
3,7 ... 9 мм |
7,8 ... 11 мм |
| Пневматическое соединение, порт 1 |
Для трубок наружным диаметром 4 мм |
Для трубок наружным диаметром 6 мм |
Для трубок наружным диаметром 8 мм |
Для трубок наружным диаметром 10 мм |
Для трубок наружным диаметром 12 мм |
Для трубок наружным диаметром 16 мм |
| Конструкция |
Принцип "push-pull" |
| Положение при монтаже |
опционально |
| Тип уплотнения на ввинчиваемом штуцере |
— |
Покрытие |
| Номинальный размер |
2,8 мм |
2,8...4,3 мм |
2,8...7 мм |
4,3...9 мм |
6,2...11 мм |
13 мм |
| Пневматическое соединение, порт 2 |
Для трубок наружным диаметром 4 мм |
Для трубок наружным диаметром 6 мм |
Для трубок наружным диаметром 8 мм |
Для трубок наружным диаметром 10 мм |
Для трубок наружным диаметром 12 мм |
Для трубок наружным диаметром 16 мм |
Для трубок наружным диаметром 22 мм |
| Глубина вставки трубки 1) |
14,9 мм |
17 мм |
18,2 мм |
20,7 мм |
23,3 мм |
24,8 мм |
27,54 мм |
1) Указанные глубины вставки трубки являются справочными значениями и могут незначительно отличаться в зависимости от типа.
Условия эксплуатации и окружающей среды:
| Рабочее давление в полном диапазоне температур |
-0,95 ... 6 бар |
| Температурно-зависимое рабочее давление |
-0,95 ... 14 бар |
| Примечание о рабочем давлении |
Вода: макс. 0,6 МПа при макс. 50°C |
| Рабочая среда |
Сжатый воздух по ISO 8573-1:2010 [7:-:-]
Вода (жидкая, без льда) |
| Примечание о рабочей и управляющей среде |
Возможна работа с лубрикацией
Вода: резьба G возможна только с уплотнительным кольцом типа OL в качестве дополнительной принадлежности |
| Температура окружающей среды |
-10 ... 80°C |
| Класс коррозионной стойкости CRC 1) |
1 - Низкая коррозионная нагрузка |
| Морская классификация |
См. сертификат |
1) Дополнительная информация www.festo.com/x/topic/kbk
Материалы:
| Материал корпуса |
Анодированный алюминий, Латунь, никелированная, PBT |
| Материал разжимного кольца |
POM |
| Цвет разжимного кольца |
Синий |
| Материал уплотнения трубки |
NBR |
| Материал зажимного компонента трубки |
Высоколегированная нержавеющая сталь |
| Примечание о материалах |
Соответствует RoHS |
| Материал гайки |
Латунь никелированная |
| Материал полого болта |
Латунь никелированная |
| Пригодность для чистых помещений, измеренная по ISO 1464414 1) |
Класс 4 по ISO 14644-1 Элемент установлен статически, осмысленная оценка невозможна по ISO 14644-1 |
1) Для втулок "push-in" QSH и заглушек QSC-...H осмысленная оценка по ISO 14644-1 невозможна (элементы установлены статически)
Размеры:
