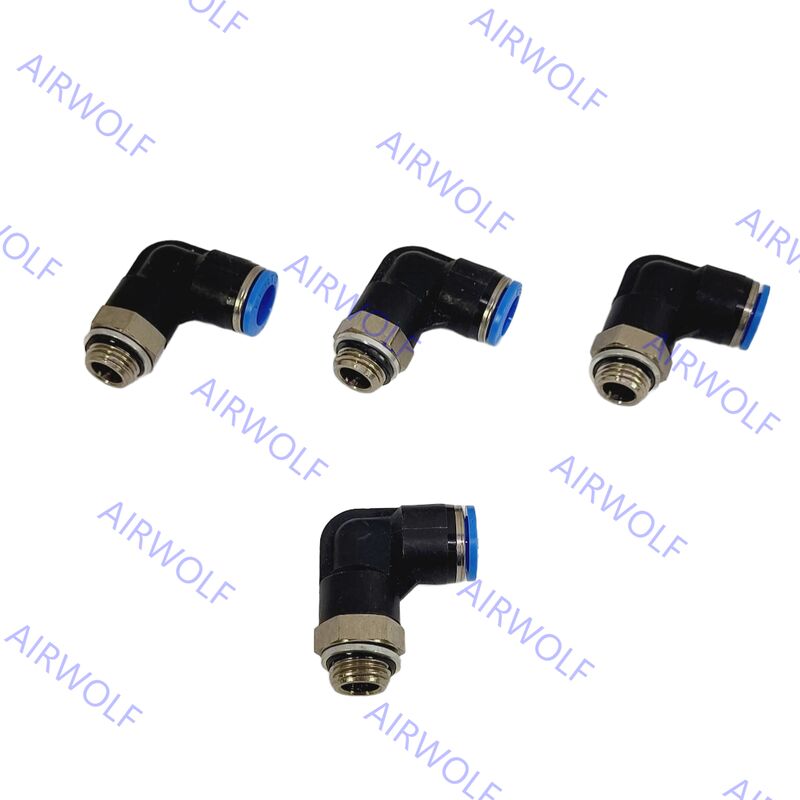

Festo QSL-3/8-12 QSL-3/8-12-20 QSL-3/8-16 QSL-1/2-10 Серия QSL Вставной Г-образный фитинг
Серия Festo QSL предлагает исключительную универсальность: доступен широкий выбор моделей для подключения трубок разных размеров и даже резьбовых отверстий (BSPP/G-резьба), что обеспечивает плавную интеграцию в разнообразные пневматические установки. Эти фитинги, предназначенные для использования со сжатым воздухом в соответствии с ISO8573-1:2010, подходят для применения в сферах автоматизации производства и упаковочного оборудования, а также робототехники. Возможность выбора из множества конфигураций делает серию QSL комплексным решением для создания эффективных, компактных и надежных пневматических соединений в различных отраслях.
Коды заказа:
| Код товара |
Порт подключения1 |
Порт подключения2 |
Номер детали. |
Количество упаковки |
| QSL-3/8-12 |
Наружная резьба R3/8 |
Внешний диаметр трубки: 12 мм |
153053 |
10 |
| QSL-3/8-12-20 |
Наружная резьба R3/8 |
Внешний диаметр трубки: 12 мм |
130737 |
50 |
| QSL-3/8-16 |
Наружная резьба R3/8 |
Внешний диаметр трубки: 16 мм |
164958 |
10 |
| QSL-1/2-10 |
Наружная резьба R1/2 |
Внешний диаметр трубки: 10 мм |
190661 |
20 |
Техническая спецификация:
| Общие технические данные – метрическая и наружная резьба G. |
| Пневматическое подключение, порт 1 |
Наружная резьба М5 |
Наружная резьба G1/8 |
Наружная резьба G1/4 |
Наружная резьба G3/8 |
Наружная резьба G1/2 |
Наружная резьба G3/4 |
| Дизайн |
Двухтактный принцип |
| Монтажное положение |
необязательный |
| Тип уплотнения на резьбовой заглушке |
Уплотнительное кольцо |
| Номинальный крутящий момент |
1,2 Нм |
5,4 Нм |
9 Нм |
15,5 Нм |
26 Нм |
20 Нм |
| Допуск на номинальный момент затяжки |
± 20% |
| Номинальный размер |
1,8...2,4 мм |
2,6...6 мм |
3,1...8,5 мм |
4,2...11 мм |
6,4...13 мм |
20 мм |
| Глубина ввода трубок 1) |
14,9...17 мм |
14,9...20,7 мм |
17...23,4 мм |
18,1...24,8 мм |
23,3...24,8 мм |
27,54 мм |
| Вес продукта |
8...13 г |
7,7...31 г |
13...48 г |
20...97 г |
33...158 г |
91,2 г |
1) Указанная глубина введения трубок является справочной и может незначительно отличаться в зависимости от типа.
| Общие технические данные – Наружная резьба R |
| Пневматическое подключение, порт 1 |
Наружная резьба R1/8 |
Наружная резьба R1/4 |
Наружная резьба R3/8 |
Наружная резьба R1/2 |
| Дизайн |
Двухтактный принцип |
| Монтажное положение |
необязательный |
| Тип уплотнения на резьбовой заглушке |
Покрытие |
| Номинальный размер |
2,4...6 мм |
2,8...8,5 мм |
4,2...11 мм |
6,3...13 мм |
| Глубина ввода трубок ¹) |
11,6...20,7 мм |
11,9...23,4 мм |
17...24,8 мм |
20,2...24,8 мм |
1) Указанная глубина введения трубок является справочной и может незначительно отличаться в зависимости от типа.
| Общие технические данные – внутренняя резьба G |
| Пневматическое подключение, порт 1 |
Внутренняя резьба G1/8 |
Внутренняя резьба G1/4 |
Внутренняя резьба G3/8 |
Внутренняя резьба G1/2 |
| Дизайн |
Двухтактный принцип |
| Монтажное положение |
необязательный |
| Тип уплотнения на резьбовой заглушке |
Покрытие |
| Номинальный размер |
2,8...7 мм |
3...11 мм |
5...11 мм |
11...15 мм |
| Общие технические данные – Вставная втулка |
| Пневматическое подключение, порт 1 |
Вставная втулка Ø 4 мм |
Вставная втулка Ø 6 мм |
Вставная втулка Ø 8 мм |
Вставная втулка Ø 10 мм |
Вставная втулка Ø 12 мм |
Вставная втулка Ø 16 мм |
| Дизайн |
Двухтактный принцип |
| Монтажное положение |
необязательный |
| Номинальный размер |
2,5 мм |
2,3...4 мм |
2,3...6 мм |
3,8...7,5 мм |
3,7...9 мм |
7,8...11 мм |
| Пневматическое соединение, порт 1 |
Для трубок наружным диаметром 4 мм. |
Для трубок наружным диаметром 6 мм. |
Для трубок наружным диаметром 8 мм. |
Для трубок наружным диаметром 10 мм. |
Для трубок наружным диаметром 12 мм. |
Для трубок наружным диаметром 16 мм. |
| Дизайн |
Двухтактный принцип |
| Монтажное положение |
необязательный |
| Тип уплотнения на резьбовой заглушке |
— |
Покрытие |
| Номинальный размер |
2,8 мм |
2,8...4,3 мм |
2,8...7мм |
4,3...9 мм |
6,2...11 мм |
13 мм |
| Пневматическое подключение, порт 2 |
Для трубок наружным диаметром 4 мм. |
Для трубок наружным диаметром 6 мм. |
Для трубок наружным диаметром 8 мм. |
Для трубок наружным диаметром 10 мм. |
Для трубок наружным диаметром 12 мм. |
Для трубок наружным диаметром 16 мм. |
Для трубок наружным диаметром 22 мм. |
| Глубина ввода трубок 1) |
14,9 мм |
17 мм |
18,2 мм |
20,7 мм |
23,3 мм |
24,8 мм |
27,54 мм |
1) Указанная глубина введения трубок является справочной и может незначительно отличаться в зависимости от типа.
Условия эксплуатации и окружающей среды:
| Рабочее давление, полный диапазон температур |
-0,95...6 бар |
| Рабочее давление в зависимости от температуры |
-0,95...14 бар |
| Примечание по рабочему давлению |
Вода: макс. 0,6 МПа при макс. 50°С |
| Операционная среда |
Сжатый воздух по ISO 8573-1:2010 [7:-:-]
Вода (жидкая, незамерзающая) |
| Примечание по рабочей и пилотной среде |
Возможна работа со смазкой
Вода: G-резьба возможна только с уплотнительным кольцом типа OL в качестве дополнительной принадлежности. |
| Температура окружающей среды |
-10...80°С |
| Класс коррозионной стойкости CRC 1) |
1 - Низкая коррозионная нагрузка |
| Морская классификация |
Посмотреть сертификат |
1) Дополнительная информация www.festo.com/x/topic/kbk.
Материалы:
| Материал корпуса |
Анодированный алюминий, латунь, никелированная, ПБТ |
| Материал разъединительного кольца |
ПОМ |
| Цвет стопорного кольца |
Синий |
| Материал уплотнения трубок |
НБР |
| Материал зажима трубки |
Высоколегированная нержавеющая сталь |
| Примечание по материалам |
Соответствует RoHS |
| Материал гайки |
Никелированная латунь |
| Материал пустотелый болт |
Никелированная латунь |
| Пригодность для чистых помещений, измеренная в соответствии с ISO 1464414 1) |
Класс 4 согласно ISO 14644-1. Элемент установлен статически, значимая оценка невозможна согласно ISO 14644-1. |
1) Для вставных гильз QSH и заглушек QSC-...H значимая оценка невозможна согласно ISO 14644-1 (компоненты установлены статически).
