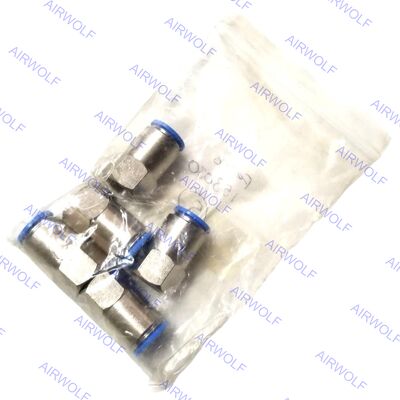

Festo QSF-3/8-6-B QSF-3/8-8-B QSF-3/8-8-B-50 QSF-3/8-10-B QSF-3/8-10-B-50 Фитинги серии QSF с цанговым зажимом
Серия Festo QSF входит в линейку пневматических фитингов Quick Star (QS) с цанговым зажимом, предназначенных для соединения трубок с резьбовыми портами в системах сжатого воздуха и воды. Это прямые резьбовые адаптеры, которые обеспечивают наружную резьбу для соединения с трубкой с цанговым зажимом. Они изготовлены из никелированной латуни для высокой коррозионной стойкости и оснащены внутренним зажимным кольцом из нержавеющей стали, которое надежно удерживает трубку, не повреждая ее поверхность. Серия предлагает широкий выбор конфигураций с различными размерами резьбы (метрическая, трубная цилиндрическая G или трубная коническая R) и наружными диаметрами трубок (OD) для удовлетворения многочисленных потребностей в соединениях, таких как QSF-1/4-8-B для резьбы G1/4 с трубкой OD 8 мм или QSF-1/2-12-B для резьбы G1/2 с трубкой OD 12 мм.
Коды заказа:
| Код позиции |
Соединение порта 1 |
Соединение порта 2 |
Номер детали |
Количество в упаковке |
| QSF-3/8-6-B |
Наружная резьба R3/8 |
Наружный диаметр трубки: 6 мм |
190652 |
10 |
| QSF-3/8-8-B |
Наружная резьба R3/8 |
Наружный диаметр трубки: 8 мм |
153027 |
10 |
| QSF-3/8-8-B-50 |
Наружная резьба R3/8 |
Наружный диаметр трубки: 8 мм |
130715 |
50 |
| QSF-3/8-10-B |
Наружная резьба R3/8 |
Наружный диаметр трубки: 10 мм |
153029 |
10 |
| QSF-3/8-10-B-50 |
Наружная резьба R3/8 |
Наружный диаметр трубки: 10 мм |
130716 |
50 |
Технический паспорт:
| Общие технические данные – Метрическая и наружная резьба G |
| Пневматическое соединение, порт 1 |
Наружная резьба M5 |
Наружная резьба G1/8 |
Наружная резьба G1/4 |
Наружная резьба G3/8 |
Наружная резьба G1/2 |
Наружная резьба G3/4 |
| Конструкция |
Принцип "нажми и тяни" |
| Положение при монтаже |
опционально |
| Тип уплотнения на заглушке с резьбой |
Уплотнительное кольцо |
| Номинальный крутящий момент |
1,2 Нм |
5,4 Нм |
9 Нм |
15,5 Нм |
26 Нм |
20 Нм |
| Допуск для номинального момента затяжки |
± 20% |
| Номинальный размер |
1,8 ... 2,4 мм |
2,6 ... 6 мм |
3,1 ... 8,5 мм |
4,2 ... 11 мм |
6,4 ... 13 мм |
20 мм |
| Глубина вставки трубки 1) |
14,9 ... 17 мм |
14,9 ... 20,7 мм |
17 ... 23,4 мм |
18,1 ... 24,8 мм |
23,3 ... 24,8 мм |
27,54 мм |
| Вес изделия |
8 ... 13 г |
7,7 ... 31 г |
13 ... 48 г |
20 ... 97 г |
33 ... 158 г |
91,2 г |
1) Указанные глубины вставки трубки являются справочными значениями и могут незначительно отличаться в зависимости от типа.
| Общие технические данные – Наружная резьба R |
| Пневматическое соединение, порт 1 |
Наружная резьба R1/8 |
Наружная резьба R1/4 |
Наружная резьба R3/8 |
Наружная резьба R1/2 |
| Конструкция |
Принцип "нажми и тяни" |
| Положение при монтаже |
опционально |
| Тип уплотнения на заглушке с резьбой |
Покрытие |
| Номинальный размер |
2,4 ... 6 мм |
2,8 ... 8,5 мм |
4,2 ... 11 мм |
6,3 ... 13 мм |
| Глубина вставки трубки ¹) |
11,6 ... 20,7 мм |
11,9 ... 23,4 мм |
17 ... 24,8 мм |
20,2 ... 24,8 мм |
1) Указанные глубины вставки трубки являются справочными значениями и могут незначительно отличаться в зависимости от типа.
| Общие технические данные – Внутренняя резьба G |
| Пневматическое соединение, порт 1 |
Внутренняя резьба G1/8 |
Внутренняя резьба G1/4 |
Внутренняя резьба G3/8 |
Внутренняя резьба G1/2 |
| Конструкция |
Принцип "нажми и тяни" |
| Положение при монтаже |
опционально |
| Тип уплотнения на заглушке с резьбой |
Покрытие |
| Номинальный размер |
2,8 ... 7 мм |
3 ... 11 мм |
5 ... 11 мм |
11 ... 15 мм |
| Общие технические данные – Цанговый зажим |
| Пневматическое соединение, порт 1 |
Цанговый зажим Ø 4 мм |
Цанговый зажим Ø 6 мм |
Цанговый зажим Ø 8 мм |
Цанговый зажим Ø 10 мм |
Цанговый зажим Ø 12 мм |
Цанговый зажим Ø 16 мм |
| Конструкция |
Принцип "нажми и тяни" |
| Положение при монтаже |
опционально |
| Номинальный размер |
2,5 мм |
2,3 ... 4 мм |
2,3 ... 6 мм |
3,8 ... 7,5 мм |
3,7 ... 9 мм |
7,8 ... 11 мм |
| Пневматическое соединение, порт 1 |
Для наружного диаметра трубки 4 мм |
Для наружного диаметра трубки 6 мм |
Для наружного диаметра трубки 8 мм |
Для наружного диаметра трубки 10 мм |
Для наружного диаметра трубки 12 мм |
Для наружного диаметра трубки 16 мм |
| Конструкция |
Принцип "нажми и тяни" |
| Положение при монтаже |
опционально |
| Тип уплотнения на заглушке с резьбой |
— |
Покрытие |
| Номинальный размер |
2,8 мм |
2,8...4,3 мм |
2,8...7 мм |
4,3...9 мм |
6,2...11 мм |
13 мм |
| Пневматическое соединение, порт 2 |
Для наружного диаметра трубки 4 мм |
Для наружного диаметра трубки 6 мм |
Для наружного диаметра трубки 8 мм |
Для наружного диаметра трубки 10 мм |
Для наружного диаметра трубки 12 мм |
Для наружного диаметра трубки 16 мм |
Для наружного диаметра трубки 22 мм |
| Глубина вставки трубки 1) |
14,9 мм |
17 мм |
18,2 мм |
20,7 мм |
23,3 мм |
24,8 мм |
27,54 мм |
1) Указанные глубины вставки трубки являются справочными значениями и могут незначительно отличаться в зависимости от типа.
Условия эксплуатации и окружающей среды:
| Рабочее давление в полном диапазоне температур |
-0,95 ... 6 бар |
| Температурно-зависимое рабочее давление |
-0,95 ... 14 бар |
| Примечание о рабочем давлении |
Вода: макс. 0,6 МПа при макс. 50°C |
| Рабочая среда |
Сжатый воздух по ISO 8573-1:2010 [7:-:-]
Вода (жидкая, без льда) |
| Примечание о рабочей и управляющей среде |
Возможна работа с лубрикацией
Вода: резьба G возможна только с уплотнительным кольцом типа OL в качестве дополнительной принадлежности |
| Температура окружающей среды |
-10 ... 80°C |
| Класс коррозионной стойкости CRC 1) |
1 - Низкая коррозионная нагрузка |
| Морская классификация |
См. сертификат |
1) Дополнительная информация www.festo.com/x/topic/kbk
Материалы:
| Материал корпуса |
Анодированный алюминий, Латунь, никелированная, PBT |
| Материал разжимного кольца |
POM |
| Цвет разжимного кольца |
Синий |
| Материал уплотнения трубки |
NBR |
| Материал зажимного элемента трубки |
Высоколегированная нержавеющая сталь |
| Примечание о материалах |
Соответствует RoHS |
| Материал гайки |
Никелированная латунь |
| Материал полого болта |
Никелированная латунь |
| Пригодность для чистых помещений, измеренная согласно ISO 1464414 1) |
Класс 4 согласно ISO 14644-1 Элемент установлен статически, осмысленная оценка невозможна согласно ISO 14644-1 |
1) Для цанговых зажимов QSH и заглушек QSC-...H осмысленная оценка согласно ISO 14644-1 невозможна (элементы установлены статически)
