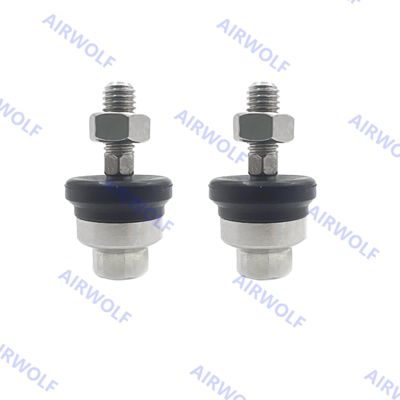

Плавающий шарнир SMC из нержавеющей стали для пневматического гидроцилиндра JS10-4-070 JS40-14-150 JS16-5-080 JS50-16-150 JS16-6-100 JS63-18-150 JS20-8-125 JS80-22-150-X530 JS32-10-125 JS80-22-150S-X530

Плавающий шарнир может компенсировать любое "смещение" или "потерю параллельности" между цилиндром и приводимым телом.

1. При вкручивании наружной резьбы штока во внутреннюю резьбу гнезда или корпуса убедитесь, что он не упирается в дно.
Если плавающий шарнир используется со штоком, упирающимся в дно, шпилька не сможет плавать, что приведет к повреждению. Для глубины вкручивания внутренней резьбы обратитесь к размерам. Как правило, после того, как шток упрется в дно, отверните его на 1-2 оборота.
2. Пылезащитный чехол может прилипать к шпильке. В этом случае переместите пылезащитный чехол у основания шпильки пальцем или слегка поверните шпильку влево или вправо, чтобы размять пылезащитный чехол перед использованием. Кроме того, при вкручивании шпильки и гнезда или корпуса в приводимое тело вкручивайте такие детали со снятым пылезащитным чехлом. При вкручивании таких деталей без снятия пылезащитного чехла это может привести к повреждению пылезащитного чехла.
3. Чтобы использовать плавающий шарнир для соединения штока цилиндра с приводимым телом, закрепите его на месте, приложив крутящий момент, соответствующий размеру резьбы. Кроме того, если существует риск ослабления во время работы, примите меры для предотвращения ослабления, например, используйте стопорный штифт или резьбовой клей.
В случае ослабления соединительной части приводимое тело может потерять управление или отвалиться, что приведет к повреждению оборудования или травмированию персонала.
4. Этот продукт не является поворотным шарниром. Поэтому продукт нельзя использовать для вращающихся или вращательных применений.
5. Обязательно используйте демпфирующий механизм цилиндра или буферный механизм, такой как амортизатор, чтобы никакая ударная сила не прикладывалась к плавающему шарниру при остановке приводимого тела. Если буферный механизм отсутствует, возникает чрезмерная ударная сила.
В результате сила растяжения-сжатия плавающего шарнира может превысить его максимальный уровень

КАК ЗАКАЗАТЬ:

Коды заказа:

Техническое описание:

Размеры:
