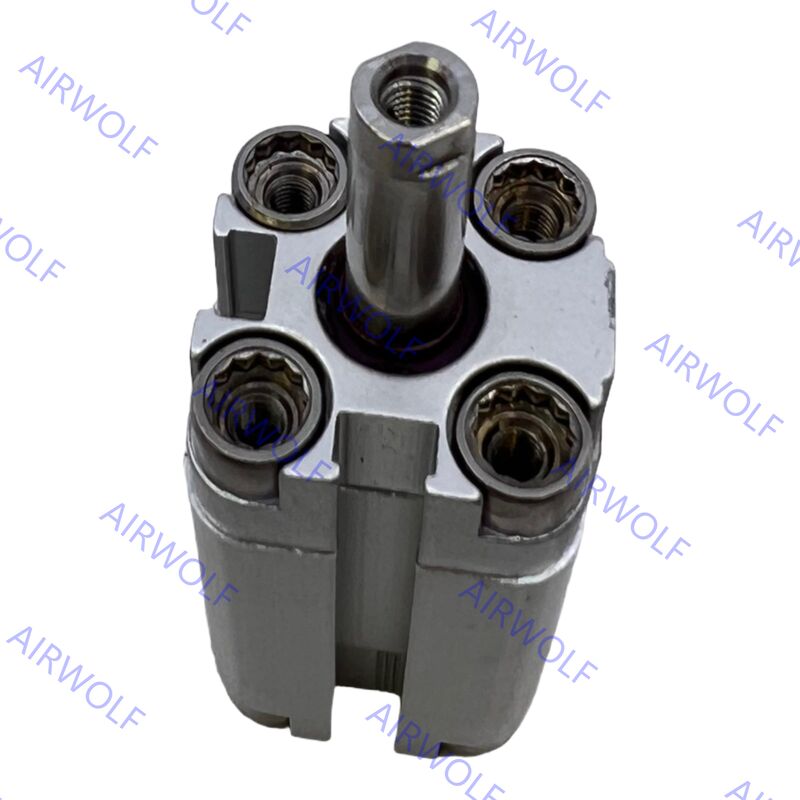

Festo Цилиндр с переменным ходом AEVUZ-32-...-P-A,-40,-50 -S2 -S6 Одностороннего действия, компактный
В практических применениях тянущие цилиндры Festo AEVUZ служат компактным и эффективным решением для задач автоматизации, где важны ограничения по пространству и надежное втягивание. Их конструкция позволяет беспрепятственно использовать их в вертикальной или горизонтальной ориентации, поддерживая такие функции, как механизмы роботизированных захватов, управление дверями безопасности или системы точного позиционирования. Сочетая небольшую занимаемую площадь с высокой выходной силой, эти цилиндры помогают уменьшить общий размер системы и затраты на электроэнергию, обеспечивая при этом безопасность эксплуатации. Такие отрасли, как автомобилестроение, фармацевтика и пищевая промышленность, выигрывают от их гигиеничной, не требующей особого обслуживания конструкции и адаптируемости к ограниченному пространству, подчеркивая приверженность Festo предоставлению универсальных компонентов для современных задач автоматизации.
Коды для заказа:
| Код изделия |
Поршень (мм) |
Ход (мм) |
Артикул |
Тип |
Код изделия |
Поршень (мм) |
Ход (мм) |
Артикул |
Тип |
| AEVUZ-32-...-P-A |
32 |
1 ... 25 |
156464 |
с внутренней резьбой |
AEVUZ-32-...-A-P-A |
32 |
1 ... 25 |
156484 |
с наружной резьбой |
| AEVUZ-40-...-P-A |
40 |
1 ... 25 |
156465 |
с внутренней резьбой |
AEVUZ-40-...-A-P-A |
40 |
1 ... 25 |
156485 |
с наружной резьбой |
| AEVUZ-50-...-P-A |
50 |
1 ... 25 |
156466 |
с внутренней резьбой |
AEVUZ-50-...-A-P-A |
50 |
1 ... 25 |
156486 |
с наружной резьбой |
| AEVUZ-32-...-P-A-S6 |
32 |
1 ... 25 |
156474 |
с внутренней резьбой, термостойкость 120°C |
AEVUZ-32-...-A-P-A-S6 |
32 |
1 ... 25 |
156494 |
с наружной резьбой, термостойкость 120°C |
| AEVUZ-40-...-P-A-S6 |
40 |
1 ... 25 |
156475 |
с внутренней резьбой, термостойкость 120°C |
AEVUZ-40-...-A-P-A-S6 |
40 |
1 ... 25 |
156495 |
с наружной резьбой, термостойкость 120°C |
| AEVUZ-50-...-P-A-S6 |
50 |
1 ... 25 |
156476 |
с внутренней резьбой, термостойкость 120°C |
AEVUZ-50-...-A-P-A-S6 |
50 |
1 ... 25 |
156496 |
с наружной резьбой, термостойкость 120°C |
Техническое описание:
| Общие технические данные |
| Поршень Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Пневматическое подключение |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Конец штока поршня |
Внутренняя резьба |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Наружная резьба |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Рабочая среда |
Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание по рабочей/пилотной среде |
Возможна работа со смазкой (в этом случае всегда требуется работа со смазкой) |
| Конструкция |
Поршень |
| Шток поршня |
| Амортизация |
Эластичные амортизационные кольца/пластины с обеих сторон |
| Датчик положения |
Через датчик приближения |
| Тип монтажа |
Через сквозное отверстие |
| С внутренней резьбой |
| С принадлежностями |
| Монтажное положение |
Любое |
| Условия эксплуатации |
| Поршень Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Рабочее давление |
Шток поршня с одного конца |
[МПа] |
0.15 ... 1 |
0.13 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
| [бар] |
1.5 ... 10 |
1.3 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
| [psi] |
21.8 ... 145 |
18.9 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
| Через шток поршня S2/S20 |
[МПа] |
0.17 ... 1 |
0.15 ... 1 |
0.14 ... 1 |
0.12 ... 1 |
0.1 ... 1 |
| [бар] |
1.7 ... 10 |
1.5 ... 10 |
1.4 ... 10 |
1.2 ... 10 |
1 ... 10 |
| [psi] |
24.7 ... 145 |
21.8 ... 145 |
20.3 ... 145 |
17.4 ... 145 |
14.5 ... 145 |
| Температура окружающей среды(1) |
°C |
Базовая версия: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Обратите внимание на рабочий диапазон датчиков приближения
2) Дополнительная информация www.festo.com/x/topic/crc
Материалы:
| Компактный цилиндр |
| [1] |
Корпус цилиндра |
Деформируемый алюминиевый сплав |
| [2] |
Крышка |
Деформируемый алюминиевый сплав |
| [3] |
Шток поршня |
Ø 12 ... 32 |
Высоколегированная нержавеющая сталь |
| Ø 40 ... 100 |
Высоколегированная сталь |
| [4] |
Фланцевые винты |
Ø 12 ... 16 |
Высоколегированная нержавеющая сталь |
| Ø 20 ... 100 |
Оцинкованная сталь |
| [5] |
Динамические уплотнения |
Базовая версия: Полиуретан, S6: Фторкаучук |
Размеры:
Стандарты качества:
