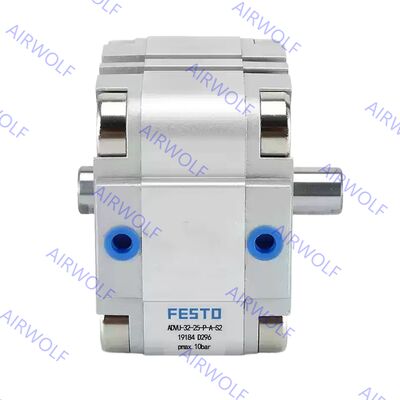

Festo Variable Stroke ADVU-32-...-P-A,-40,-50,-63 -S2 -S6 Двойной компактный цилиндр
Серия Festo ADVU представляет собой линейку компактных цилиндров высокой производительности, предназначенных для промышленной автоматизации, где оптимизация пространства имеет решающее значение. These double-acting pneumatic actuators are characterized by a significant reduction in installation space—up to 50% smaller compared to standard ISO 15552 cylinders—while maintaining robust performanceСерия предлагает широкий диапазон размеров отверстий от 12 мм до 125 мм и настраиваемые длины ходов от 1 мм до 400 мм.Ключевые особенности включают упругую подушку на обоих концах для плавной работы, возможность бесконтактного определения положения с помощью магнитного поршня и универсальные варианты установки.Изготовлены из прочных материалов, таких как анодированный алюминиевый сплав для корпуса и высоколегированная сталь для поршневого стержня, цилиндры ADVU эффективно работают в диапазоне давления от 0,05 до 1,0 МПа и могут выдерживать температуру окружающей среды от -20°C до +80°C,делая их подходящими для требовательных применений в упаковке, сборки и обработки материалов.
Коды заказов:
| Код товара |
Пистон (мм) |
Удаление (мм) |
Часть No. |
Тип |
Код товара |
Пистон (мм) |
Удаление (мм) |
Часть No. |
Тип |
| ADVU-32-...-P-A |
32 |
1... 300 |
156004 |
с женской нитью |
ADVU-32-...-A-P-A |
12 |
1... 300 |
156044 |
с мужской нитью |
| ADVU-40-...-P-A |
40 |
1... 300 |
156005 |
с женской нитью |
ADVU-40-...-A-P-A |
16 |
1... 300 |
156045 |
с мужской нитью |
| ADVU-50-...-P-A |
50 |
1... 300 |
156006 |
с женской нитью |
ADVU-50-...-A-P-A |
20 |
1... 300 |
156046 |
с мужской нитью |
| ADVU-63-...-P-A |
63 |
1... 300 |
156007 |
с женской нитью |
АДВУ-63-...-А-П-А |
25 |
1... 300 |
156047 |
с мужской нитью |
| ADVU-32-...-P-A-S2 |
12 |
1... 300 |
156014 |
с женской нитью,Через поршневый стержень
|
ADVU-32-...-A-P-A-S2 |
12 |
1... 300 |
156054 |
с мужской нитью, через поршневую стержню |
| ADVU-40-...-P-A-S2 |
16 |
1... 300 |
156015 |
с женской нитью,Через поршневый стержень |
ADVU-40-...-A-P-A-S2 |
16 |
1... 300 |
156055 |
с мужской нитью, через поршневую стержню |
| ADVU-50-...-P-A-S2 |
20 |
1... 300 |
156016 |
с женской нитью,Через поршневый стержень |
ADVU-50-...-A-P-A-S2 |
20 |
1... 300 |
156056 |
с мужской нитью, через поршневую стержню |
| ADVU-63-...-P-A-S2 |
25 |
1... 300 |
156017 |
с женской нитью,Через поршневый стержень |
ADVU-63-...-A-P-A-S2 |
25 |
1... 300 |
156057 |
с мужской нитью, через поршневую стержню |
| ADVU-32-...-P-A-S6 |
12 |
1... 300 |
156034 |
с женской нитью, термостойкая до 120°C |
ADVU-32-...-A-P-A-S6 |
12 |
1... 300 |
156094 |
с мужской нитью, термостойкая 120°C |
| ADVU-40-...-P-A-S6 |
16 |
1... 300 |
156035 |
с женской нитью, термостойкая до 120°C |
ADVU-40-...-A-P-A-S6 |
16 |
1... 300 |
156095 |
с мужской нитью, термостойкая 120°C |
| ADVU-50-...-P-A-S6 |
20 |
1... 300 |
156036 |
с женской нитью, термостойкая до 120°C |
ADVU-50-...-A-P-A-S6 |
20 |
1... 300 |
156096 |
с мужской нитью, термостойкая 120°C |
| ADVU-63-...-P-A-S6 |
25 |
1... 300 |
156037 |
с женской нитью, термостойкая до 120°C |
ADVU-63-...-A-P-A-S6 |
25 |
1... 300 |
156097 |
с мужской нитью, термостойкая 120°C |
Лист данных:
| Общие технические данные |
| ПистоныØ |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Пневматическое соединение |
М5 |
М5 |
М5 |
М5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Конец поршневого стержня |
Женская нить |
M3 |
М4 |
М5 |
М5 |
M6 |
M6 |
М8 |
М8 |
М10 |
M12 |
М16 |
| Мужская нить |
M6 |
М8 |
М10х1.25 |
M12x1.25 |
М16х1.5 |
М20х1.5 |
M27x2 |
| Рабочая среда |
Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4[4] |
| Примечание к операционной/пилотской среде |
Возможна работа с смазкой (в этом случае всегда требуется работа с смазкой) |
| Проектирование |
Пистоны |
| Стержень поршневого |
| Прокладка |
Эластичные кольца/пластинки для амортизации на обоих концах |
| Ощущение положения |
Через коммутатор близости |
| Тип установки |
С проходным отверстием |
– |
| из пряжи женской |
| С аксессуарами |
| Положение крепления |
Любое |
| Условия эксплуатации |
| Пробивной Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Рабочее давление |
Стержень поршня на одном конце |
[MPa] |
0.12... 1 |
0.1... 1 |
0.08... 1 |
0.06... 1 |
0.05... 1 |
| [бара] |
1.2... 10 |
1... 10 |
0.8... 10 |
0.6... 10 |
0.5... 10 |
| [psi] |
17.4... 145 |
14.5... 145 |
11.6... 145 |
8.7... 145 |
7.3... 145 |
| Через поршневую стержню S2/S20 |
[MPa] |
0.15... 1 |
0.13... 1 |
0.12... 1 |
0.1... 1 |
0.08... 1 |
— |
| [бара] |
1.5... 10 |
1.3... 10 |
1.2... 10 |
1... 10 |
0.8... 10 |
— |
| [psi] |
21.8... 145 |
18.9... 145 |
17.4... 145 |
14.5... 145 |
11.6... 145 |
— |
| Температура окружающей среды ((1) |
°C |
20... +80 |
| CRC(2) |
2 |
1) Примечание Рабочий диапазон выключателей близости
2) Дополнительная информация: www.festo.com/x/topic/crc
Материалы:
| Компактный цилиндр |
| Продукция |
Барель цилиндра |
Сплав алюминия |
| [2] |
Покрытие |
Сплав алюминия |
| [3] |
Стержень поршневого |
Ø 12... 32 |
Нержавеющая сталь высоколегированная |
| Ø 40... 125 |
Сталь высоколегированная |
| [4] |
Винты для фланцев |
Ø 12... 16 |
Нержавеющая сталь высоколегированная |
| Ø 20... 125 |
Оцинкованная сталь |
| [5] |
Динамические уплотнители |
Базовая версия: Полиуретан, S6: Фторированная резина |
Размеры:
