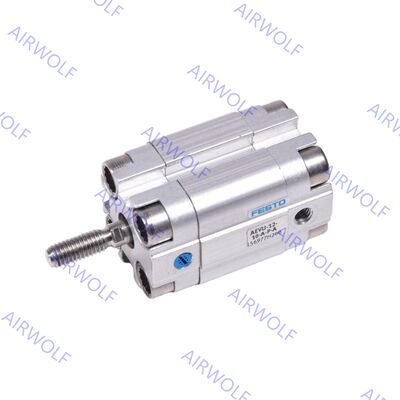

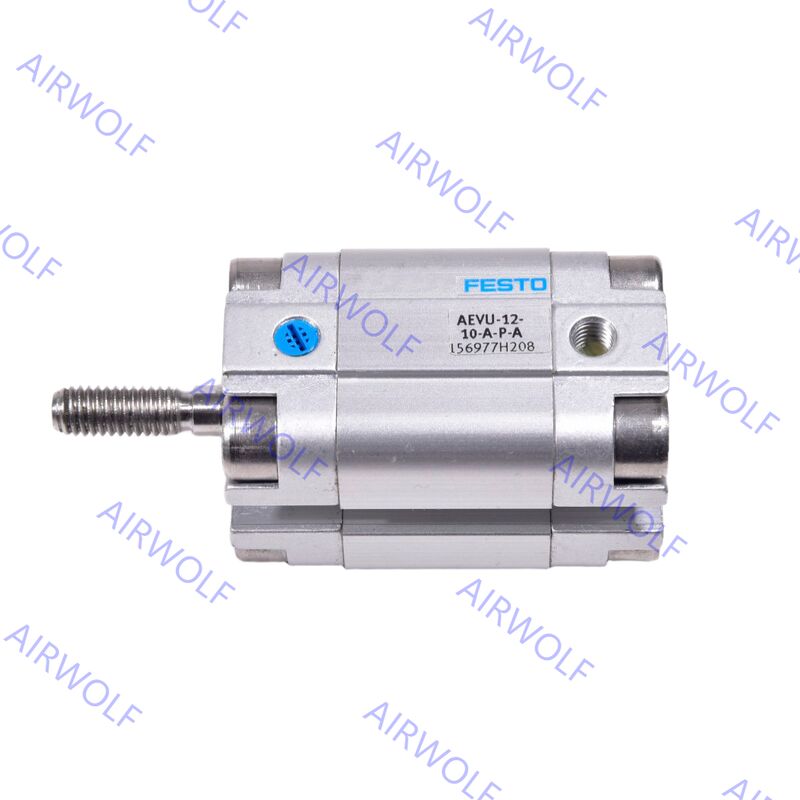

Festo AEVU-12-5-P-A AEVU-12-10-P-A AEVU-12-5-A-P-A AEVU-12-10-A-P-A Компактный цилиндр одностороннего действия
Серия Festo AEVU представляет собой линейку компактных цилиндров одностороннего действия, разработанных для автоматизированных приложений с ограниченным пространством, где важен надежный возврат. Как цилиндр одностороннего действия, он работает по принципу сжатого воздуха, создающего усилие в одном направлении (обычно выдвижение), в то время как внутренняя пружина обеспечивает возвратное движение. Эта конструкция особенно выгодна для таких применений, как зажим, выброс или позиционирование, где важен безопасный возврат. Серия известна своими компактными размерами, которые позволяют устанавливать ее в ограниченном пространстве, и является частью более широкого ассортимента метрических компактных цилиндров Festo. Эти цилиндры предназначены для работы без смазки, что обеспечивает эксплуатацию без технического обслуживания, и часто включают магнитный поршень для легкой интеграции с датчиками положения.
Коды для заказа:
| Код изделия |
Поршень (мм) |
Ход (мм) |
Артикул |
Тип |
Код изделия |
Поршень (мм) |
Ход (мм) |
Артикул |
Тип |
| AEVU-12-5-P-A |
12 |
5 |
156930 |
с внутренней резьбой |
AEVU-12-5-A-P-A |
12 |
5 |
156976 |
с наружной резьбой |
| AEVU-12-10-P-A |
12 |
10 |
156931 |
с внутренней резьбой |
AEVU-12-10-A-P-A |
12 |
10 |
156977 |
с наружной резьбой |
Техническое описание:
| Общие технические данные |
| Поршень Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Пневматическое подключение |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Конец штока поршня |
Внутренняя резьба |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Наружная резьба |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Рабочая среда |
Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание по рабочей/пилотной среде |
Возможна работа со смазкой (в этом случае всегда потребуется работа со смазкой) |
| Конструкция |
Поршень |
| Шток поршня |
| Демпфирование |
Эластичные демпфирующие кольца/пластины с обеих сторон |
| Датчик положения |
Через датчик приближения |
| Тип монтажа |
Через сквозное отверстие |
| С внутренней резьбой |
| С принадлежностями |
| Монтажное положение |
Любое |
| Условия эксплуатации |
| Поршень Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Рабочее давление |
Шток поршня с одной стороны |
[МПа] |
0.15 ... 1 |
0.13 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
| [бар] |
1.5 ... 10 |
1.3 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
| [psi] |
21.8 ... 145 |
18.9 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
| Через шток поршня S2/S20 |
[МПа] |
0.17 ... 1 |
0.15 ... 1 |
0.14 ... 1 |
0.12 ... 1 |
0.1 ... 1 |
| [бар] |
1.7 ... 10 |
1.5 ... 10 |
1.4 ... 10 |
1.2 ... 10 |
1 ... 10 |
| [psi] |
24.7 ... 145 |
21.8 ... 145 |
20.3 ... 145 |
17.4 ... 145 |
14.5 ... 145 |
| Температура окружающей среды(1) |
°C |
Базовая версия: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Обратите внимание на рабочий диапазон датчиков приближения
2) Дополнительная информация www.festo.com/x/topic/crc
Материалы:
| Компактный цилиндр |
| [1] |
Гильза цилиндра |
Деформируемый алюминиевый сплав |
| [2] |
Крышка |
Деформируемый алюминиевый сплав |
| [3] |
Шток поршня |
Ø 12 ... 32 |
Высоколегированная нержавеющая сталь |
| Ø 40 ... 100 |
Высоколегированная сталь |
| [4] |
Фланцевые винты |
Ø 12 ... 16 |
Высоколегированная нержавеющая сталь |
| Ø 20 ... 100 |
Оцинкованная сталь |
| [5] |
Динамические уплотнения |
Базовая версия: Полиуретан, S6: Фторкаучук |
Размеры:
