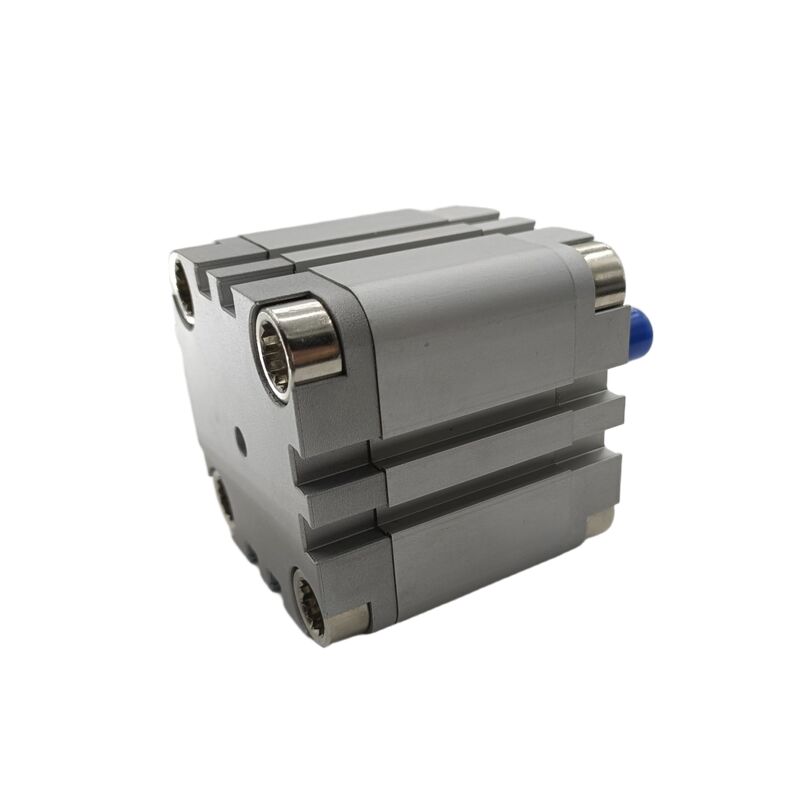

Festo ADVU-125-10-P-A ADVU-125-10-A-P-A,-15,-20,-25,-30,-40,-50,-60,-80 Компактный цилиндр двойного действия
С точки зрения применения и универсальности, серия ADVU разработана для удовлетворения разнообразных потребностей автоматизации благодаря широкому спектру производных типов. К ним относятся такие опции, как вариант S2 с двусторонним штоком поршня, модели S6 с высокотемпературными уплотнениями, способными выдерживать температуру до 120°C. Цилиндры имеют обтекаемую конструкцию с канавками с трех сторон для легкой интеграции датчиков приближения, которые располагаются заподлицо с поверхностью. Эта конструкция в сочетании с тем фактом, что все винты имеют внутреннюю резьбу для крепления аксессуаров, упрощает установку и обслуживание. Сочетание компактных размеров ADVU, высокой выходной силы и гибкости конфигурации делает его незаменимым компонентом для инженеров, проектирующих эффективные и надежные пневматические системы в робототехнике, сборке электроники и производстве медицинского оборудования.
Коды для заказа:
| Код изделия |
Поршень (мм) |
Ход (мм) |
Артикул |
Тип |
Код изделия |
Поршень (мм) |
Ход (мм) |
Артикул |
Тип |
| ADVU-125-10-P-A |
125 |
10 |
175750 |
с внутренней резьбой |
ADVU-125-10-A-P-A |
125 |
10 |
175762 |
с наружной резьбой |
| ADVU-125-15-P-A |
125 |
15 |
175751 |
с внутренней резьбой |
ADVU-125-15-A-P-A |
125 |
15 |
175763 |
с наружной резьбой |
| ADVU-125-20-P-A |
125 |
20 |
175752 |
с внутренней резьбой |
ADVU-125-20-A-P-A |
125 |
20 |
175764 |
с наружной резьбой |
| ADVU-125-25-P-A |
125 |
25 |
175753 |
с внутренней резьбой |
ADVU-125-25-A-P-A |
125 |
25 |
175765 |
с наружной резьбой |
| ADVU-125-30-P-A |
125 |
30 |
175754 |
с внутренней резьбой |
ADVU-125-30-A-P-A |
125 |
30 |
175766 |
с наружной резьбой |
| ADVU-125-40-P-A |
125 |
40 |
175755 |
с внутренней резьбой |
ADVU-125-40-A-P-A |
125 |
40 |
175767 |
с наружной резьбой |
| ADVU-125-50-P-A |
125 |
50 |
175756 |
с внутренней резьбой |
ADVU-125-50-A-P-A |
125 |
50 |
175768 |
с наружной резьбой |
| ADVU-125-60-P-A |
125 |
60 |
175757 |
с внутренней резьбой |
ADVU-125-60-A-P-A |
125 |
60 |
175769 |
с наружной резьбой |
| ADVU-125-80-P-A |
125 |
80 |
175758 |
с внутренней резьбой |
ADVU-125-80-A-P-A |
125 |
80 |
175770 |
с наружной резьбой |
Технический паспорт:
| Общие технические данные |
| Поршень Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Пневматическое соединение |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Конец штока поршня |
Внутренняя резьба |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Наружная резьба |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
M27x2 |
| Рабочая среда |
Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание по рабочей/пилотной среде |
Возможна работа со смазкой (в этом случае всегда требуется работа со смазкой) |
| Конструкция |
Поршень |
| Шток поршня |
| Амортизация |
Эластичные амортизационные кольца/пластины с обеих сторон |
| Определение положения |
Через датчик приближения |
| Тип монтажа |
С проходным отверстием |
– |
| С внутренней резьбой |
| С аксессуарами |
| Монтажное положение |
Любое |
| Условия эксплуатации |
| Поршень Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Рабочее давление |
[МПа] |
0,12 ... 1 |
0,1 ... 1 |
0,08 ... 1 |
0,06 ... 1 |
0,05 ... 1 |
| [бар] |
1,2 ... 10 |
1 ... 10 |
0,8 ... 10 |
0,6 ... 10 |
0,5 ... 10 |
| [psi] |
17,4 ... 145 |
14,5 ... 145 |
11,6 ... 145 |
8,7 ... 145 |
7,3 … 145 |
| Температура окружающей среды(1) |
°C |
–20 ... +80 |
| CRC(2) |
2 |
1) Обратите внимание на рабочий диапазон датчиков приближения
2) Дополнительная информация www.festo.com/x/topic/crc
Материалы:
| Компактный цилиндр |
| [1] |
Корпус цилиндра |
Кованый алюминиевый сплав |
| [2] |
Крышка |
Кованый алюминиевый сплав |
| [3] |
Шток поршня |
Ø 12 ... 32 |
Высоколегированная нержавеющая сталь |
| Ø 40 ... 125 |
Высоколегированная сталь |
| [4] |
Фланцевые винты |
Ø 12 ... 16 |
Высоколегированная нержавеющая сталь |
| Ø 20 ... 125 |
Оцинкованная сталь |
| [5] |
Динамические уплотнения |
Полиуретан |
