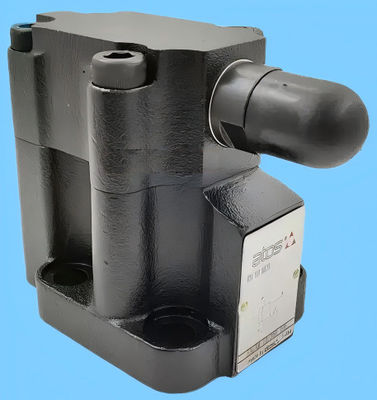

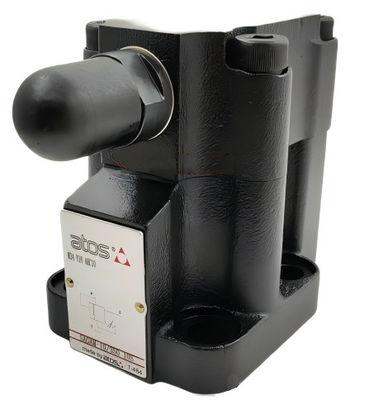

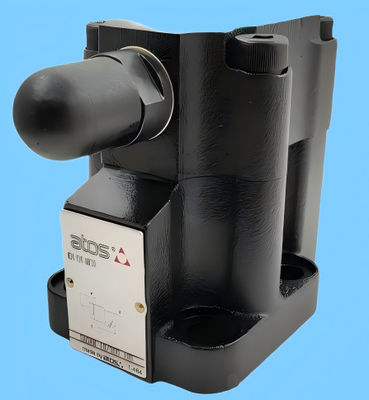

ATOS SAGAM DC24V ISO 6264 350bar Клапан снятия давления SAGAM-10/350 10S SAGAM-20/50 10S
Коды заказов:
SAGAM-10/350 10S
SAGAM-10/50 10S
SAGAM-20/100 10S
SAGAM-10/210 10S
SAGAM-20/350 10S
SAGAM-20/50 10S
SAGAM-10/100 10S
SAGAM-20/210 10S
SAGAM - это двухступенчатые клапаны для снятия давления
с сбалансированной коробкой, предназначенной для работы в нефтегидравлических системах.
двухступенчатая установка на подпластинке - ISO 6264 размеры 10, 20 и 32
В стандартных версиях пилотное давление кукла 1 основного этапа 2 регулируется с помощью винта, защищенного крышкой 3 на крышке 4.
По запросу доступны дополнительные версии с регулировкой на ручном колесе 5 вместо винта.
Повороты по часовой стрелке увеличивают давление.
SAGAM может быть оснащен пилотом SDHE
соленоидный клапан 6 для вентиляции
Поверхность крепления: ISO 6264 размеры 10, 20 и 32
Максимальный поток: 200, 400 и 600 л/мин
Максимальное давление до 350 бар
Установление давления: 50; 100; 210; 350 бар
Диапазон давления [бар]: 4+50; 6+100; 7+210; 8+350
Степень защиты согласно DIN EN 60529: IP65
Относительный фактор пошлины: 100%
Толерантность напряжения питания: 土10%
Гидравлические характеристики:
| Модель клапана | SAGAM-10 | SAGAM-20 | SAGAM-32 |
| Настройка [бар] | 50; 100; 210; 350 |
| Диапазон давления [бар] | 4+50; 6+100; 7+210; 8+350 |
| Максимальное давление [бар] | порты P,X= 350 порты T,Y = 210 (без пилотного соленоидного клапана) Для версии с пилотным соленоидным клапаном см. технические таблицы SHE015 |
| Максимальный поток [/мин] | 200 | 400 | 600 |
Основные характеристики, уплотнения и жидкости - для других жидкостей, не включенных в таблицу ниже, обратитесь в наш технический офис:
| Место сборки | Любая позиция |
| Окончание поверхности подпластыря | Индекс шероховатости Ra 0,4 - соотношение плоскости 0,01/100 ((ISO 1101) |
| Температура окружающей среды | Стандартное исполнение = -30°C+ +70°C / вариант PE = -20°C+ +70°C / вариант BT = -40°C+ +70°C |
| Упаковки, рекомендуемая температура жидкости | Упаковки NBR (стандартные) = -20°C+ +80°C, с гидравлическими жидкостями HFC = -20°C + 50°C Упаковки FKM (/вариант PE) = -20°C+ + 80°C Упаковки HNBR (/вариант BT) = -40°C+ + 60°C, с гидравлическими жидкостями HFC= -40°C+ + 50°C |
| Рекомендуемая вязкость | 15+100 мм2/с - максимально допустимый диапазон 2,8 + 500 мм/с |
| Максимальный уровень загрязнения жидкости | ISO4406 класс 20/18/15 NAS1638 класс 9, см. также раздел фильтров на сайте www.atos.com или каталог KTF |
| Гидравлическая жидкость | Тип подходящих уплотнений | Классификация | Справочный стандарт |
| Минеральные масла | NBR, FKM, HNBR | HL, HLP, HLPD, HVLP, HVLPD | DIN 51524 |
| Огнестойкие без воды | ФКМ | HFDU, HFDR | ISO 12922 |
| Огнестойкие и водостойкие | NBR, HNBR | ГФУ |
Характеристики катушек (для SAGAM с соленоидным вентиляционным клапаном):
| Класс изоляции | Из-за возникающих поверхностных температур H (180°C) для конденсационных катушек F (155°C) для конденсационных катушек СО (155°C) для конденсационных катушек соленоидных катушек должны учитываться европейские стандарты ENISO 13732-1 и EN ISO 4413 |
| Степень защиты согласно DIN EN 60529 | IP 65 (с соединителями 666,667, 669 правильно собраны) |
| Относительный коэффициент пошлины | 100% |
| Напряжение и частота питания | См. электрический элемент |
| Толерантность к напряжению питания | 土10% |
| Сертификация | cURus Североамериканский стандарт |
Электрические характеристики SAGAM с соленоидным клапаном:
