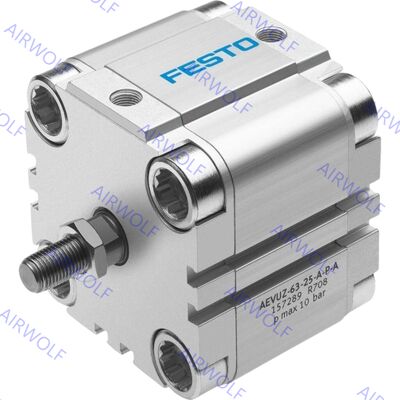

AEVUZ-63-10-P-A AEVUZ-63-10-A-P-A,-15,-20,-25 Festo однодействующий компактный цилиндр
Разработанные для надежности и простоты интеграции, варианты AEVUZ подчеркивают производительность без обслуживания и подходят для высокоцикличных операций в требовательных промышленных условиях.Их однодействующая конструкция упрощает пневматические схемы, требуя только одного соединения с воздухом, что уменьшает потребление воздуха по сравнению с цилиндрами с двойным действием. Серия включает в себя варианты повышенной коррозионной стойкости и может работать в диапазоне температур от -20°C до +80°C,обеспечение стабильности в различных условияхС натянутыми поршневыми стержнями и стандартизированными возможностями монтажа эти цилиндры облегчают быструю установку в машины, такие как упаковочное оборудование, электронные сборочные линии,и системы обработки материаловВстроенная пружина возвращения гарантирует последовательное втягивание даже при потере мощности, что делает их безопасным и эффективным выбором для приложений, приоритетом которых является компактность и предсказуемое движение.
Коды заказов:
| Код товара |
Пистон (мм) |
Удаление (мм) |
Часть No. |
Тип |
Код товара |
Пистон (мм) |
Удаление (мм) |
Часть No. |
Тип |
| AEVUZ-63-10-P-A |
63 |
10 |
157240 |
с женской нитью |
AEVUZ-63-10-A-P-A |
63 |
10 |
157286 |
с мужской нитью |
| AEVUZ-63-15-P-A |
63 |
15 |
157241 |
с женской нитью |
AEVUZ-63-15-A-P-A |
63 |
15 |
157287 |
с мужской нитью |
| AEVUZ-63-20-P-A |
63 |
20 |
157242 |
с женской нитью |
AEVUZ-63-20-A-P-A |
63 |
20 |
157288 |
с мужской нитью |
| AEVUZ-63-25-P-A |
63 |
25 |
157243 |
с женской нитью |
AEVUZ-63-25-A-P-A |
63 |
25 |
157289 |
с мужской нитью |
Лист данных:
| Общие технические данные |
| Пробивной Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Пневматическое соединение |
М5 |
М5 |
М5 |
М5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Конец поршневого стержня |
Женская нить |
M3 |
М4 |
М5 |
М5 |
M6 |
M6 |
М8 |
М8 |
М10 |
M12 |
| Мужская нить |
M6 |
М8 |
М10х1.25 |
M12x1.25 |
М16х1.5 |
М20х1.5 |
| Рабочая среда |
Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4[4] |
| Примечание к операционной/пилотской среде |
Возможна работа с смазкой (в этом случае всегда требуется работа с смазкой) |
| Проектирование |
Пистоны |
| Стержень поршневого |
| Прокладка |
Эластичные кольца/пластинки для амортизации на обоих концах |
| Ощущение положения |
Через коммутатор близости |
| Тип установки |
Через отверстие |
| из пряжи женской |
| С аксессуарами |
| Положение крепления |
Любое |
| Условия эксплуатации |
| Пробивной Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Рабочее давление |
Стержень поршня на одном конце |
[MPa] |
0.15... 1 |
0.13... 1 |
0.1... 1 |
0.08... 1 |
0.06... 1 |
| [бара] |
1.5... 10 |
1.3... 10 |
1... 10 |
0.8... 10 |
0.6... 10 |
| [psi] |
21.8... 145 |
18.9... 145 |
14.5... 145 |
11.6... 145 |
8.7... 145 |
| Через поршневую стержню S2/S20 |
[MPa] |
0.17... 1 |
0.15... 1 |
0.14... 1 |
0.12... 1 |
0.1... 1 |
| [бара] |
1.7... 10 |
1.5... 10 |
1.4... 10 |
1.2... 10 |
1... 10 |
| [psi] |
24.7... 145 |
21.8... 145 |
20.3... 145 |
17.4... 145 |
14.5... 145 |
| Температура окружающей среды ((1) |
°C |
Основная версия: 20... +80 S6: 0... +120 |
| CRC(2) |
2 |
1) Примечание Рабочий диапазон выключателей близости
2) Дополнительная информация: www.festo.com/x/topic/crc
Материалы:
| Компактный цилиндр |
| Продукция |
Барель цилиндра |
Сплав алюминия |
| [2] |
Покрытие |
Сплав алюминия |
| [3] |
Стержень поршневого |
Ø 12... 32 |
Нержавеющая сталь высоколегированная |
| Ø 40... 100 |
Сталь высоколегированная |
| [4] |
Винты для фланцев |
Ø 12... 16 |
Нержавеющая сталь высоколегированная |
| Ø 20... 100 |
Оцинкованная сталь |
| [5] |
Динамические уплотнители |
Базовая версия: Полиуретан, S6: Фторированная резина |
Размеры:
