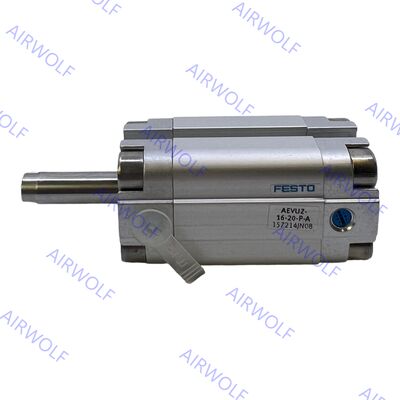

АЭВУЗ-16-5-ПА АЭВУЗ-16-5-АПА,-10,-15,-20,-25 Компактный цилиндр одностороннего действия Festo
Разработанные с учетом надежности и простоты интеграции, тяговые варианты AEVUZ не требуют технического обслуживания и подходят для операций с большим циклом в сложных промышленных условиях. Их конструкция одностороннего действия упрощает пневматические схемы, поскольку требуется только одно соединение для подачи воздуха, что снижает расход воздуха по сравнению с цилиндрами двойного действия. Серия включает варианты повышенной коррозионной стойкости и может работать в диапазоне температур от -20°C до +80°C, обеспечивая стабильность в различных условиях. Благодаря поршневым штокам с резьбой и стандартизированным вариантам монтажа эти цилиндры облегчают быструю установку в такое оборудование, как упаковочное оборудование, линии сборки электронного оборудования и системы погрузочно-разгрузочных работ. Встроенный пружинный возврат гарантирует стабильное втягивание даже при отключении питания, что делает их безопасным и эффективным выбором для применений, в которых приоритет отдается компактности и предсказуемому движению.
Коды заказа:
| Код товара |
Поршень (мм) |
Ход (мм) |
Номер детали. |
Тип |
Код товара |
Поршень (мм) |
Ход (мм) |
Номер детали. |
Тип |
| АЕВУЗ-16-5-ПА |
16 |
5 |
157211 |
с внутренней резьбой |
АЕВУЗ-16-5-АПА |
16 |
5 |
157257 |
с наружной резьбой |
| АЕВУЗ-16-10-ПА |
16 |
10 |
157212 |
с внутренней резьбой |
АЕВУЗ-16-10-АПА |
16 |
10 |
157258 |
с наружной резьбой |
| АЕВУЗ-16-15-ПА |
16 |
15 |
157213 |
с внутренней резьбой |
АЕВУЗ-16-15-АПА |
16 |
15 |
157259 |
с наружной резьбой |
| АЕВУЗ-16-20-ПА |
16 |
20 |
157214 |
с внутренней резьбой |
АЕВУЗ-16-20-АПА |
16 |
20 |
157260 |
с наружной резьбой |
| АЕВУЗ-16-25-ПА |
16 |
25 |
157215 |
с внутренней резьбой |
АЕВУЗ-16-25-АПА |
16 |
25 |
157261 |
с наружной резьбой |
Техническая спецификация:
| Общие технические данные |
| Поршень Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Пневматическое соединение |
М5 |
М5 |
М5 |
М5 |
Г1/8 |
Г1/8 |
Г1/8 |
Г1/8 |
Г1/8 |
Г1/4 |
| Конец штока поршня |
Внутренняя резьба |
М3 |
М4 |
М5 |
М5 |
М6 |
М6 |
М8 |
М8 |
М10 |
М12 |
| Наружная резьба |
М6 |
М8 |
М10х1,25 |
М12х1,25 |
М16х1,5 |
М20х1,5 |
| Операционная среда |
Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание по операционной/пилотной среде |
Возможна работа со смазкой (в этом случае работа со смазкой всегда потребуется) |
| Дизайн |
Поршень |
| Поршневой шток |
| Амортизация |
Эластичные амортизирующие кольца/пластины на обоих концах. |
| Определение положения |
Через бесконтактный переключатель |
| Тип крепления |
Через сквозное отверстие |
| С внутренней резьбой |
| С аксессуарами |
| Монтажное положение |
Любой |
| Условия эксплуатации |
| Поршень Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Рабочее давление |
Поршневой шток на одном конце |
[МПа] |
0,15...1 |
0,13...1 |
0,1...1 |
0,08...1 |
0,06...1 |
| [бар] |
1,5...10 |
1,3...10 |
1 ... 10 |
0,8...10 |
0,6...10 |
| [psi] |
21,8...145 |
18,9...145 |
14,5...145 |
11,6...145 |
8,7...145 |
| Сквозной шток S2/S20 |
[МПа] |
0,17...1 |
0,15...1 |
0,14...1 |
0,12...1 |
0,1...1 |
| [бар] |
1,7...10 |
1,5...10 |
1,4...10 |
1,2...10 |
1 ... 10 |
| [psi] |
24,7...145 |
21,8...145 |
20,3...145 |
17,4...145 |
14,5...145 |
| Температура окружающей среды(1) |
°С |
Базовая версия: –20...+80 S6: 0...+120 |
| КПР(2) |
2 |
1) Обратите внимание на рабочий диапазон бесконтактных выключателей.
2) Дополнительная информация www.festo.com/x/topic/crc.
Материалы:
| Компактный цилиндр |
| [1] |
Цилиндрический ствол |
Кованый алюминиевый сплав |
| [2] |
Крышка |
Кованый алюминиевый сплав |
| [3] |
Поршневой шток |
Ø 12...32 |
Высоколегированная нержавеющая сталь |
| Ø 40...100 |
Высоколегированная сталь |
| [4] |
Фланцевые винты |
Ø 12...16 |
Высоколегированная нержавеющая сталь |
| Ø 20...100 |
Оцинкованная сталь |
| [5] |
Динамические уплотнения |
Базовая версия: Полиуретан, S6: Фторкаучук. |
Размеры:
Стандарты качества:
Компания для продуктов представляет собой совершенно новую оригинальную продукцию, не подержанную и восстановленную продукцию, или оставляет компенсируемую десятку и возвращает полную сумму, но покупатель из-за нашей покупки ошибки модели не несет ответственности за возврат, другая продажа продукции компании осуществляется в течение одного года с даты отгрузки, гарантия качества, в соответствии с оригинальными стандартами качества, во время гарантии с проблемами продукта, необходимо подтверждение тестирования производителем, поставщик должен быть решен, сторона спроса из-за хранения, использования, плохого обслуживания, вызванного некачественный товар и не вызывать возражений.
Образцы:
Вы можете отправить образец для настройки продукции, у нас есть много инженеров, которые могут вам помочь; Если вам нужен мой продукт, но вы не уверены, что он вам нужен, вы можете попросить у меня образец, он будет бесплатным.
Послепродажное обслуживание:
Мы можем предоставить ряд послепродажных услуг, таких как представление продукта, монтаж, отладка, техническая поддержка и так далее.
