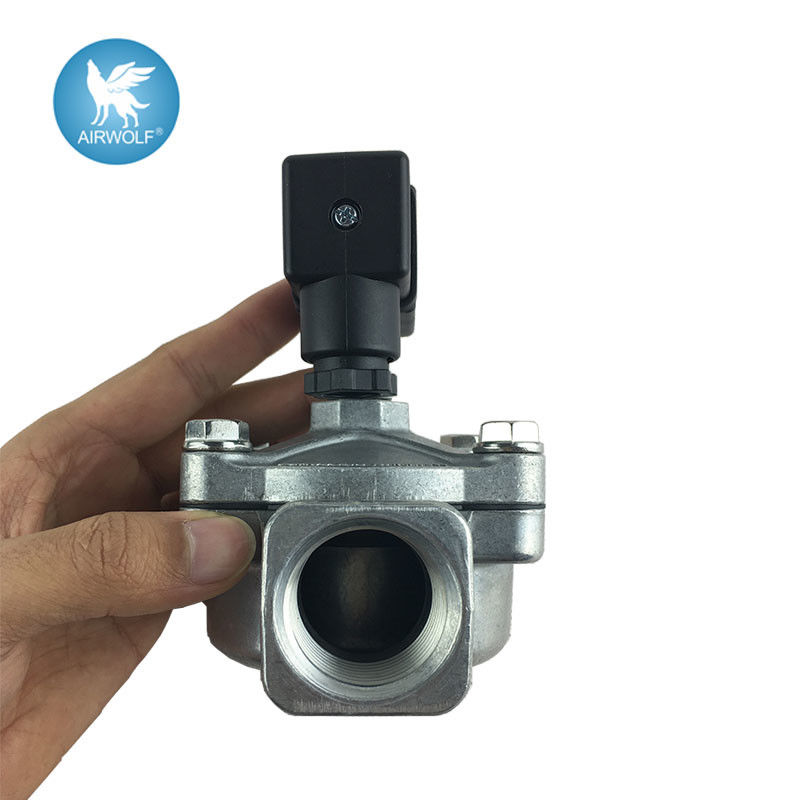

1 дюймовый алюминиевый сплав пылесоситель серии Goyen Пулсовый клапан CAC25T4 RCAC25T4

Новая серия 4Серия Goyen Импульсный клапан CAC25T4 RCAC25T4 1 дюйм для пылеуловителя

ОПИСАНИЕ
Высокопроизводительный мембранный клапан с резьбовыми портами. Оснащен безпружинной мембраной ‘Shockwave’. Клапаны серии 4 доступны в качестве клапанов дистанционного управления и могут быть преобразованы в встроенный пилот с использованием пилотов RCA3DM или RCA3PV. Выход под углом 90° к входу.

КОНСТРУКЦИЯ
Корпус: Алюминий (литье под давлением)
Винты: Нержавеющая сталь 304
Мембрана: Запатентованный высокопроизводительный инженерный термопластичный эластомер или фторкаучук

РАБОТА
Рекомендуемый диапазон времени включения: от 50 до 500 мс
Рекомендуемое время между
импульсами: 1 минута или более

ПОДХОДИТ ДЛЯ
Применения в пылеуловителях, в частности, для обратной импульсной струйной очистки фильтров и ее вариаций, включая рукавные фильтры, картриджные фильтры и конвертные фильтры, керамические фильтры и фильтры из спеченного металлического волокна.

СЕРТИФИКАЦИИ
RCAC25T4 соответствует требованиям Европейской директивы по низковольтному оборудованию 2006/95/EC при установке пилота RCA3PV.

Пожалуйста, обратите внимание: Мы рекомендуем использовать трубу по графику 40. Толщина OD указана ниже.

Размер

Корпус из литого алюминиевого сплава высокой чистоты, верхняя часть мембраны из NBR, обеспечивают высокую прочность мембраны на растяжение, устойчивость к старению и низкий износ, впрыск электромагнитного импульсного клапана рассчитан более чем на 1 миллион срабатываний или от трех до пяти лет без повреждений.
Все высококачественные импортные готовые мембраны, сборка мембран в процессе производства проходят все проверки, квалифицируются, а затем поступают на сборочную линию. Каждый готовый клапан проверяется вентиляцией.

Катушка электромагнитного импульсного клапана имеет изоляцию выше национального стандарта, класс защиты IP65, полное заполнение, полностью медный эмалированный провод, количество витков катушки выше национального стандарта, что гарантирует, что электромагнитный импульсный клапан не будет поврежден при 6 миллионах включений, электромагнитная катушка может вращаться на 360 градусов в импульсном клапане, распределительная коробка может вращаться на 90 градусов до 4 x, может быть установлена для предотвращения попадания дождя при открытом положении, что значительно облегчает установку под разными углами.

Введение в установку:
1. Сначала убедитесь, что импульсный клапан находится в хорошем состоянии, а затем установите его.
2. Импульсный клапан будет установлен непосредственно на внешней стенке фланца газораспределителя. Распылительная трубка проходит через газораспределитель. В соответствии с чертежом и руководством, импульсный клапан соответствует соответствующей распылительной трубке и установке. Во избежание установки клапана в нижней части газораспределителя. Если импульсный клапан соответствует трахее и соединителю, соединитель будет использоваться только для герметизации. Он не может использоваться в качестве структурных опорных компонентов. Нельзя полагаться на прямой соединитель для фиксации распылительного факела и упаковки. Распылительная трубка и газораспределитель должны быть зафиксированы независимо.
3. Чтобы затянуть жесткую гайку, максимальный крутящий момент составляет 20 Н*м. Затяните трахею, крутящий момент 20 Н*м.
4. Соединительный провод управления необходимо подключить к каждому гнезду электромагнитного клапана. Обратите внимание на линию вниз, чтобы предотвратить попадание воды. Или через соединение и нейлоновую трубу, она соединит импульсный клапан и электромагнитные сборочные коробки нейлонового соединения.
5. Чтобы обеспечить подачу сжатого воздуха чистым и сухим. Система газораспределителя обеспечивает умеренное давление и проверяет герметичность установки. (можно нанести мыло и воду, проверить, есть ли пузырьки на интерфейсе). Давление было выполнено на воздушном мешке (давление клапана составляет около 0,03 ~ 0,86 МПа), рекомендуется максимальное давление воздуха 0,8 МПа.
6. Проверка продувки импульсного клапана, прослушивание всех пилотных клапанов, является ли их работа нормальной и является ли звук импульсной продувки четким.
