AUTEL P10 Pilot Armature Plunger Управляемый соленоидный клапан SS трубка

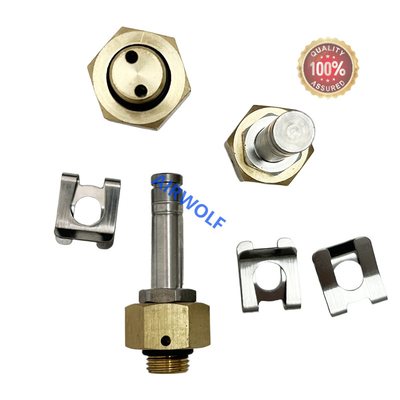

AUTELP10Электромагнитный клапан с плунжером, управляемый пилотом, трубка из нержавеющей стали, латунный корпус

Описание:
Используетсядляимпульсных клапанов Autel, Италия.
Мы используем высококачественные материалы, эффективность оборудования для сбора пыли может быть улучшена, потери энергии также могут быть уменьшены.
Рабочая частота стабильна
Срок службы составляет около 1 миллиона циклов.

1. Импульсные мембранные клапаны специально разработаны для применения в системах пылеудаления, сочетая высокий расход, долгий срок службы и чрезвычайно быстрое открытие и закрытие для обеспечения надежной и экономичной работы.
2. Корпуса с высоким расходом и угловым типом в сочетании со специальными сборками главной диафрагмы обеспечивают уникальные рабочие характеристики, необходимые для применения в системах пылеудаления.
3. Конструкция со встроенными компрессионными фитингами облегчает установку, поскольку нет необходимости в резьбовых трубах.
4. Высококачественные диафрагмы армированы и износостойки, что гарантирует долгий срок службы даже в суровых условиях.
5. Встроенные клапаны с пилотным управлением соответствуют всем соответствующим директивам EC.

Общее описание

В серию с высокой эффективностью мы можем включить линейку клапанов с плоской поверхностью. Эти клапаны, используемые для очистки
фильтрующих элементов в системах фильтрации воздуха, специально разработаны для плоских поверхностей, таких как квадратные коллекторные баки и
фланцевые баки. Как и традиционная модель, с резьбовым и муфтовым соединением, активация может быть:
Встроенный пилот расположен на клапане, а возбуждение (электрическое) осуществляется катушкой.
Удаленный: пилот удален, а возбуждение пневматическое. Соединение между пилотом и клапаном осуществляется с помощью
простой пневматической трубки.
Все это достигается благодаря глубокому изучению внутренних геометрических характеристик и
технологическим исследованиям диафрагмы. Это гарантирует быстрые циклы открытия-закрытия и работу в течение
более миллиона срабатываний.

Введение
Электромагнитный импульсный клапан относится к газу, проходящему через клапан мгновенно после получения электрического сигнала. Как и импульсные явления, он имеет изменение короткой флуктуации. Поэтому его называют импульсным клапаном. Отраслевое стандартное определение электромагнитного импульсного клапана для электромагнитного пилотного клапана и импульсного клапана вместе, мембранный клапан, управляемый электрическими сигналами.


Конкурентное преимущество:



Стандарты качества:
Компания для продуктов - это новые оригинальные продукты, без бывших в употреблении и восстановленных продуктов, или оставьте компенсацию в десять и верните полную сумму, но покупатель из-за нашей покупки ошибки модели не несет ответственности за возврат, другой из продаж компании продуктов пользуется гарантией качества в течение одного года с даты отгрузки, в соответствии с оригинальными стандартами качества, в течение гарантии с проблемами продукта, необходимо подтверждение тестирования производителем, поставщик должен быть решен, сторона спроса из-за хранения, использования, плохого обслуживания, вызванного продуктом более низкого качества, и не возражать

Гарантия:
На все товары предоставляется базовая 3-месячная гарантия продавца, если товар неисправен в течение 3 месяцев, мы предложим замену без дополнительной платы (включая стоимость доставки) после получения дефектного товара.
Если товар неисправен после 3 месяцев, покупатели все равно могут отправить его обратно, мы свяжемся с поставщиками или производителем для получения гарантии. Покупателям, возможно, придется оплатить стоимость доставки для повторной отправки замененного товара.

Введение
Электромагнитный импульсный клапан относится к газу, проходящему через клапан мгновенно после получения электрического сигнала. Как и импульсные явления, он имеет изменение короткой флуктуации. Поэтому его называют импульсным клапаном. Отраслевое стандартное определение электромагнитного импульсного клапана для электромагнитного пилотного клапана и импульсного клапана вместе, мембранный клапан, управляемый электрическими сигналами.

Принцип работы
Электрический импульсный контроллер посылает входные сигналы, чтобы электромагнитный якорь притягивал движущийся стержень. Откройте балансировочное отверстие, чтобы быстро выпустить газ под давлением в задней полости диафрагмы; газ под давлением в передней полости удерживает диафрагму, чтобы открыть проход, и клапан начинает очистку.
Импульсный сигнал исчезает, и пружина якоря немедленно срабатывает, чтобы восстановить движущийся стержень, чтобы закрыть балансировочное отверстие. Газ под давлением в задней полости диафрагмы и пружина работают вместе, чтобы закрыть проход, клапан прекращает очистку.
Демпфирующее отверстие в диафрагме служит для демпфирования воздушного потока, когда движущийся стержень якоря удерживается для балансировки, и для передачи воздуха в заднюю полость, как только балансировочное отверстие закрывается, чтобы закрыть проход и остановить очистку.

Введение в установку:
1. Сначала убедитесь, что импульсный клапан находится в хорошем состоянии, а затем установите его.
2. Импульсный клапан будет установлен непосредственно на внешней стенке фланца газового коллектора. Распылительная трубка проходит через газовый коллектор. В соответствии с чертежом и руководством, импульсный клапан соответствует соответствующей распылительной трубке и установке. Чтобы избежать установки клапана в нижней части воздушного коллектора. Если импульсный клапан соответствует трахее и разъему, разъем будет использоваться только для герметизации. Он не может служить компонентом структурной опоры. Он не может полагаться на прямой разъем, фиксированный распылительный факел и упаковку. Распылительная трубка и воздушный коллектор должны быть зафиксированы независимо.
3. Чтобы затянуть жесткую гайку, максимальный крутящий момент составляет 20 Н*м. Затяните трахею, крутящий момент 20 Н*м.
4. Соединительный провод управления должен быть подключен к каждому гнезду электромагнитного клапана. Обратите внимание на линию вниз, чтобы предотвратить попадание воды. Или через соединение и нейлоновую трубу, он соединит импульсный клапан и электромагнитные сборочные коробки нейлонового трубного соединения.
5. Чтобы обеспечить подачу сжатого воздуха чистым и сухим. Система воздушного коллектора обеспечивает умеренное давление и проверяет наличие утечек при установке. (можно нанести мыло и воду, проверить, есть ли пузырьки на интерфейсе). Давление было выполнено на воздушном мешке надутом (давление клапана составляет около 0,03 ~ 0,86 МПа), рекомендуется максимальное давление воздуха 0,8 МПа
6. Проверка продувки импульсного клапана, прослушивание всех пилотных клапанов, является ли он нормальной работой и является ли звук импульсной продувки четким.
