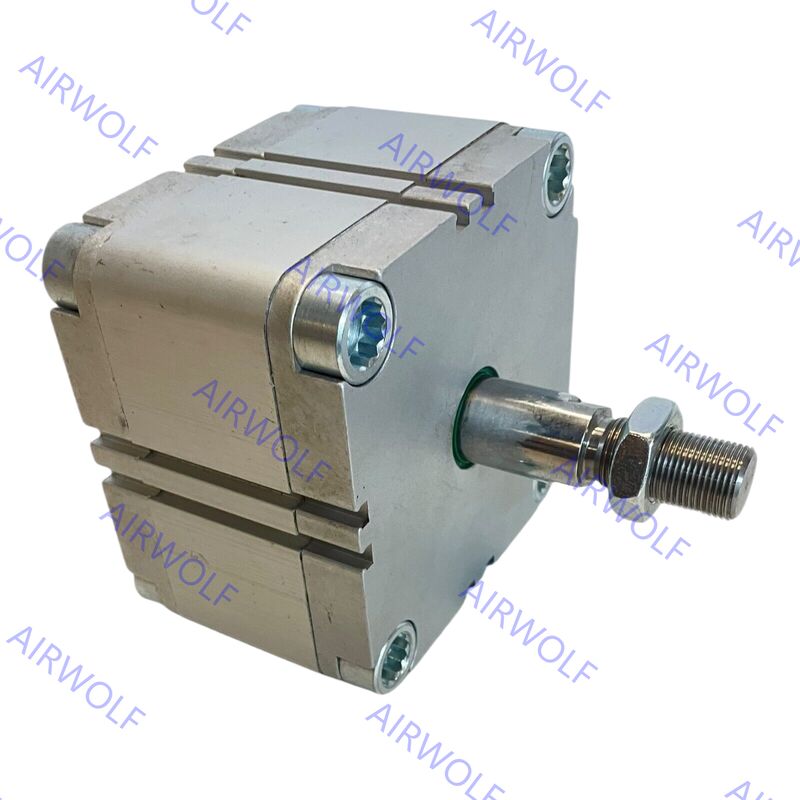

Переменный ход AEVUZ-63-...-P-A,-80,-100 -S2 -S6 Festo однодействующий компактный цилиндр
Серия Festo AEVUZ представляет собой специализированную линию однодействующих компактных цилиндров, разработанных с уникальным механизмом тяги,что делает их идеальными для применения, требующих точных сил ретракции в узких помещенияхЭти цилиндры работают по принципу пружины-возвращения, где сжатый воздух генерирует толкательную силу, а внутренняя пружина обеспечивает надежное тяговое движение для ретракции.Ключевые модели в этой серии спроектированы с компактными размерами, чтобы минимизировать нагрузку на установку при сохранении высокой мощностиИзготовленные из прочных материалов, таких как анодированный алюминиевый сплав и поршневые стержни из нержавеющей стали, они поддерживают размеры отверстий, начиная от меньшего диаметра 12 мм до 100 мм,с настраиваемыми длинами ходовЭти цилиндры построены для работы без смазки, оснащены магнитными поршнями для определения положения и превосходят в автоматизированных задачах, таких как зажим, выброс,или подъем, где оптимизация пространства и отказоустойчивое втягивание являются критическими.
Коды заказов:
| Код товара |
Пистон (мм) |
Удаление (мм) |
Часть No. |
Тип |
Код товара |
Пистон (мм) |
Удаление (мм) |
Часть No. |
Тип |
| AEVUZ-63-...-P-A |
63 |
1... 25 |
156467 |
с женской нитью |
AEVUZ-63-...-A-P-A |
63 |
1... 25 |
156487 |
с мужской нитью |
| AEVUZ-80-...-P-A |
80 |
1... 25 |
156468 |
с женской нитью |
AEVUZ-80-...-A-P-A |
80 |
1... 25 |
156488 |
с мужской нитью |
| AEVUZ-100-...-P-A |
100 |
1... 25 |
156469 |
с женской нитью |
AEVUZ-100-...-A-P-A |
100 |
1... 25 |
156489 |
с мужской нитью |
| AEVUZ-63-...-P-A-S6 |
63 |
1... 25 |
156477 |
с женской нитью, термостойкая до 120°C |
AEVUZ-63-...-A-P-A-S6 |
63 |
1... 25 |
156497 |
с мужской нитью, термостойкая 120°C |
| AEVUZ-80-...-P-A-S6 |
80 |
1... 25 |
156478 |
с женской нитью, термостойкая до 120°C |
AEVUZ-80-...-A-P-A-S6 |
80 |
1... 25 |
156498 |
с мужской нитью, термостойкая 120°C |
| AEVUZ-100-...-P-A-S6 |
100 |
1... 25 |
156479 |
с женской нитью, термостойкая до 120°C |
AEVUZ-100-...-A-P-A-S6 |
100 |
1... 25 |
156499 |
с мужской нитью, термостойкая 120°C |
Лист данных:
| Общие технические данные |
| Пробивной Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Пневматическое соединение |
М5 |
М5 |
М5 |
М5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Конец поршневого стержня |
Женская нить |
M3 |
М4 |
М5 |
М5 |
M6 |
M6 |
М8 |
М8 |
М10 |
M12 |
| Мужская нить |
M6 |
М8 |
М10х1.25 |
M12x1.25 |
М16х1.5 |
М20х1.5 |
| Рабочая среда |
Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4[4] |
| Примечание к операционной/пилотской среде |
Возможна работа с смазкой (в этом случае всегда требуется работа с смазкой) |
| Проектирование |
Пистоны |
| Стержень поршневого |
| Прокладка |
Эластичные кольца/пластинки для амортизации на обоих концах |
| Ощущение положения |
Через коммутатор близости |
| Тип установки |
Через отверстие |
| из пряжи женской |
| С аксессуарами |
| Положение крепления |
Любое |
| Условия эксплуатации |
| Пробивной Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Рабочее давление |
Стержень поршня на одном конце |
[MPa] |
0.15... 1 |
0.13... 1 |
0.1... 1 |
0.08... 1 |
0.06... 1 |
| [бара] |
1.5... 10 |
1.3... 10 |
1... 10 |
0.8... 10 |
0.6... 10 |
| [psi] |
21.8... 145 |
18.9... 145 |
14.5... 145 |
11.6... 145 |
8.7... 145 |
| Через поршневую стержню S2/S20 |
[MPa] |
0.17... 1 |
0.15... 1 |
0.14... 1 |
0.12... 1 |
0.1... 1 |
| [бара] |
1.7... 10 |
1.5... 10 |
1.4... 10 |
1.2... 10 |
1... 10 |
| [psi] |
24.7... 145 |
21.8... 145 |
20.3... 145 |
17.4... 145 |
14.5... 145 |
| Температура окружающей среды ((1) |
°C |
Основная версия: 20... +80 S6: 0... +120 |
| CRC(2) |
2 |
1) Примечание Рабочий диапазон выключателей близости
2) Дополнительная информация: www.festo.com/x/topic/crc
Материалы:
| Компактный цилиндр |
| Продукция |
Барель цилиндра |
Сплав алюминия |
| [2] |
Покрытие |
Сплав алюминия |
| [3] |
Стержень поршневого |
Ø 12... 32 |
Нержавеющая сталь высоколегированная |
| Ø 40... 100 |
Сталь высоколегированная |
| [4] |
Винты для фланцев |
Ø 12... 16 |
Нержавеющая сталь высоколегированная |
| Ø 20... 100 |
Оцинкованная сталь |
| [5] |
Динамические уплотнители |
Базовая версия: Полиуретан, S6: Фторированная резина |
Размеры:
Стандарты качества
Компания для продуктов являются совершенно новые оригинальные продукты, нет подержанных и отремонтированных продуктов, или оставить компенсацию десять и вернуть полную сумму,но покупатель из-за нашей покупки модели ошибки не несет ответственности за возврат, другой из продаж продукции компании пользуются одним годом с даты отгрузки гарантии качества, в соответствии с оригинальными стандартами качества, в течение гарантии с проблемами продукта,необходимо подтверждение испытаний производителем , поставщик, который должен быть решен, сторону спроса из-за хранения, использования, плохого обслуживания, вызванного низким качеством продукта, и не выдвигать возражения.
Образцы:
Вы можете отправить образец, чтобы настроить продукты, у нас есть много инженеров могут помочь ему; Если вы хотите продукт от меня, но вы не уверены, если это то, что вы хотите, так что вы можете попросить образец от меня,Это будет бесплатно..
Послепродажное обслуживание:
Мы можем предоставить ряд послепродажного обслуживания, таких как внедрение продукта, монтаж, отладка, техническая поддержка и так далее.
Конкурентное преимущество:
| Особенности нашего продукта: |
Гарантия наших услуг: |
| 1) Конкурентная цена |
1) Быстрый ответ (ответ в течение 24 часов) |
| 2) Хорошее качество |
2) Бесплатные образцы (заказчик оплачивает стоимость доставки) |
| 3) Профессиональная упаковка |
3) Гарантия 1 год |
| 4) Производить в соответствии с инструкциями заказчика |
4) Фотографии/видео доступны во время производства. |
| 5) Никаких задержек в отправке |
5) Проверка погрузки и отправка фотографий погрузки перед отправкой. |
