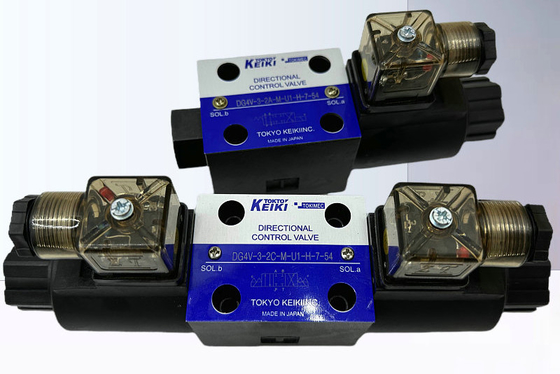

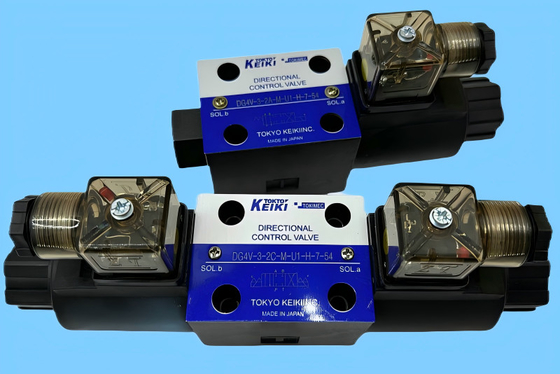

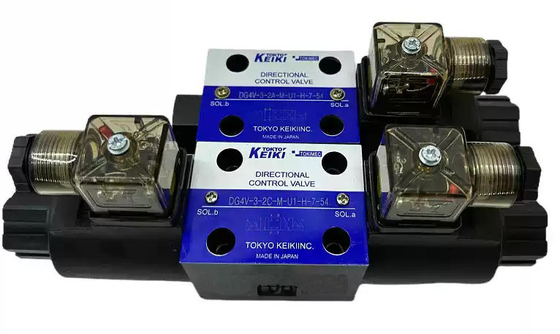

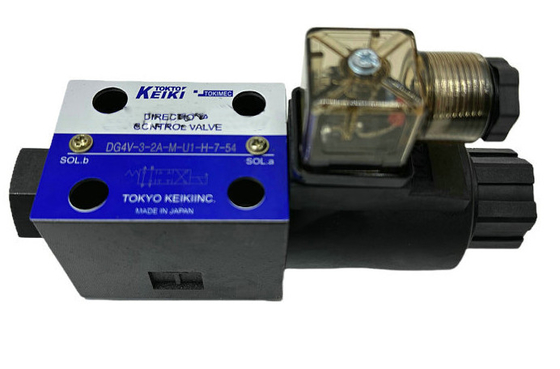

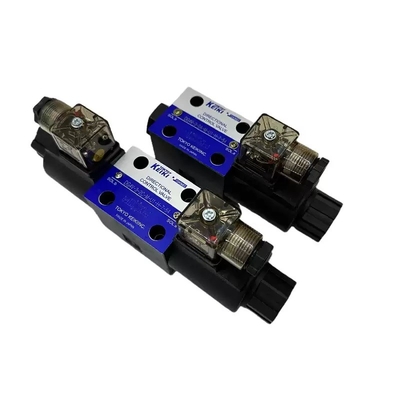

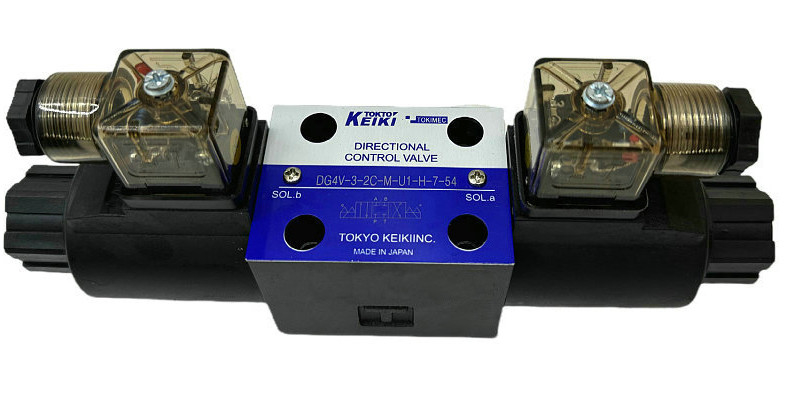

Токио КЕИКИ TOKIMEC Соленоидные клапаны направленного управления DG4V-3
Модели:
DG4V-3-2A
DG4V-3-2N
DG4V-3-2C
DG4V-3-6C
DG4V-3-8C
DG4V-5
| Типовой код |
Максимальное рабочее давление MPa |
Максимальный поток L/мин |
Допустимое давление отвода резервуара MPa |
Максимальная частота переключения (ц/мин) |
Масса в кг |
| Кондиционер |
DC |
Преобразование AC/DC |
Одиночные соленоиды |
Двойные соленоиды |
| DG4V-3 |
35 |
См. "Характеристики давления и потока" |
20. 6 |
300 |
300 |
120 |
Кондиционер |
DC |
Кондиционер |
DC |
| 1.5 |
1. 6 |
1.8 |
2.0 |
Максимальное рабочее давление: 35 МПа
Допустимое давление резервуара: 20,6 МПа
Потребление электроэнергии: DC 28-31W AC: 19-26W
Класс изоляции: H 180°C
Значения тока и расход энергии варьируются в зависимости от температурных условий.
При конверсии AC/DC для включения соленоида постоянного тока встроенным выпрямителем используется ток переменного тока, и он имеет характеристики соленоидов bv pc,Это означает, что элементы, даже для пе-соленоидов, также для максимального потока..
Для получения подробной информации о соленоидах для напряжений питания, не перечисленных выше, обратитесь к Tokyo Keiki.
Направление установки
Для обеспечения надежного переключения без подключения пружины
клапаны, монтаж клапанов так, что ось катушки горизонтальная.
отсутствие ограничений по положению установки для другой катушки/пружины
Устройства.
Энергизация соленоида
Всегда убедитесь, что одна сторона соленоида отключена
Для пружины, сосредоточенной
и пружинных клапанов, электропривод должен быть непрерывно
При переходе на другую схему
Соленоид заставит катушку вернуться в предписанное положение.
для клапанов типа без пружины, катушка
будет поддерживаться в переключенном положении отключения, но
Убедитесь, что переключение цепи, соленоид должен быть заряжен
более 0,1 секунды.
Т ((танк) портовые трубы
Предотвращение аномальных скачков давления выше допустимого
номинальное обратное давление от генерации в порте T. клапан
является влажной арматуры типа, поэтому убедитесь, что клапан всегда заполнен
с маслом.
Использование клапанов как двусторонних, так и трехсторонних
Клапан спроектирован как четырехсторонний и максимальный поток ограничен, когда
Спросите Токио Кейки
Подробности.
Длительные периоды электроэнергизации
Следует быть осторожным, как длительные периоды соленоида
энергизация при высоком давлении может вызвать прилипание катушки и
Неисправность переключения.
Неисправности, вызванные давлением всплеска
Избегайте сочетания потоков линий резервуара, склонных к перепадам
Напряжение в порту T может привести к катушке.
Неисправности: клапаны типа с отключением пружины отсутствуют
восприимчивы к таким неисправностям во время отключения энергии.
Ручная работа
Для ручного переключения, нажмите ручное переключение.
осознавать, что сила привода увеличивается с более высокой спиной
(см. график)
1 Гидравлическая жидкость
Опустить: жидкость на основе минеральных масел, жидкость на основе воды-гликола
F3: фосфатный эфир
2 Сортированный насосный клапан управления (установка уплотнителя)
Мокрый тип
3 Размеры монтажа:31S0 4401-03
5 Устройство катушки/пружины
A: Сдвиг пружины, тип A (2 положения, один соленоид)
B: Сдвиг пружины, тип B (2 положения, один соленоид)
C: Тип с централизованной пружиной (3 позиции, двойной соленоид)
N: без отключения пружины (2 позиции, двойной соленоид)
6 Конфигурация соленоидного комплекта (для пружинных комплектов типа А и E)
Опустить: стандартный (с энергией: от P до B, от A до T)
L: левая рука (энергией: P до A, B до T)
7 Система электропроводки
P: Включаемые соленоиды, проводниковая коробка, G 1/2
U: соединители DIN43650, Pg.11
KU: Летучие провода (стандартная длина провода 350 мм,
DC 12 В, только 24 В)
8 Электрические аксессуары
Отсутствие аксессуаров (электрическая проводка P, KU) и
для безсоединителей (электрическая проводка U)
1: соединители без принадлежностей (электрическая проводка U)
2: с индикаторным светильником (стандартный переменный ток)
4: с подавляющим давлением (электрическая проводка KU, медленный деэнергийный соленоид)
7: с индикаторной лампой и подавляющим давление (стандартное постоянное течение)
9: АДС соленоидный выпрямитель (быстрое отключение соленоида), индикаторная лампа и подавляющее давление
12: ADC электромагнитный выпрямитель (медленное отключение электромагнитной энергии), индикаторная лампа и подавляющее давление
