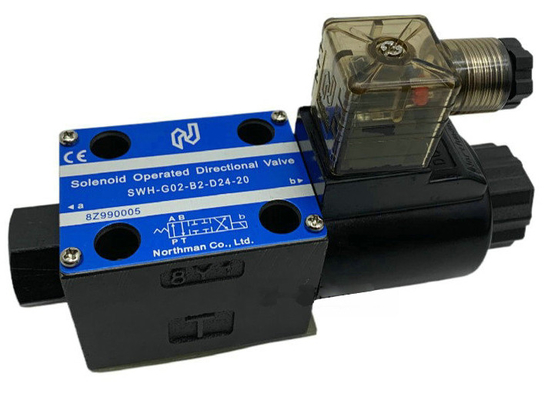

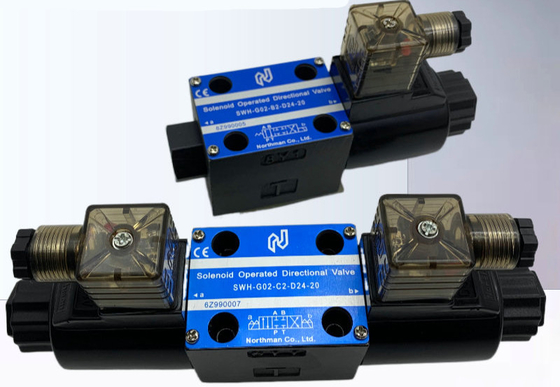

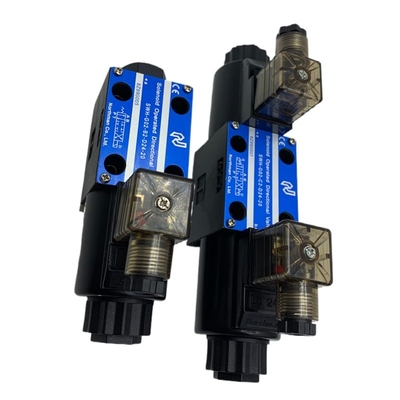

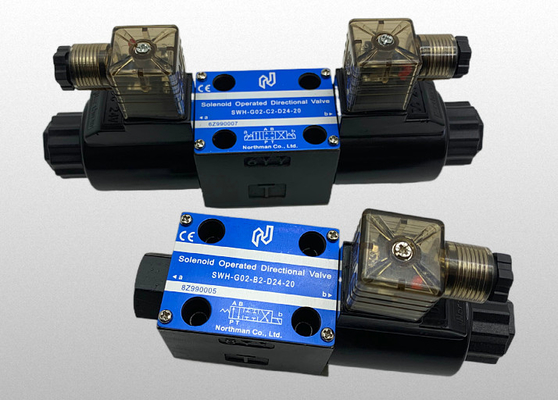

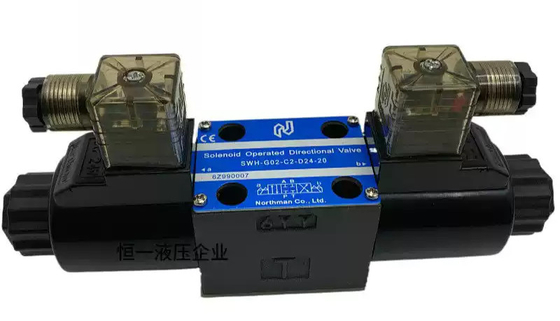

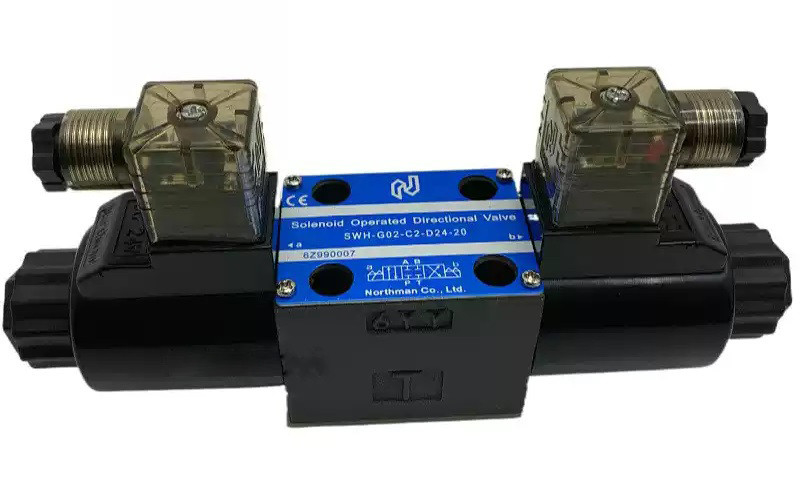

Нортман SWH-G02 серия гидравлический соленоидный управляемый направленный клапан управления
SWH-G02-B2
SWH-G02-C2
SWH-G02-C3
SWH-G02-C4
SWH-G02-C6
SWH-G02-D2
СТРАНИЦЫ
• Защита работает в системе с маслом. Уменьшается шум и увеличивается срок службы электродона.
• Мокрый арматурный соленоид исключает уплотнение штифтом, поэтому нет износа уплотнения или утечки для увеличения срока службы клапана.
• Формованные катушки для максимальной изоляции, не поддающиеся влаге и грязи.
• Электропривод с подключением для упрощения обслуживания.
• Все катушки и корпуса являются взаимозаменяемыми, что упрощает техническое обслуживание.
• Индикаторные сигнальные огни и наборы болтов являются стандартными.
• Высокое давление, высокий объем потока и низкое падение давления.
• Специально спроектированная, сбалансированная катушка обеспечивает надлежащую силу смещения для максимальной надежности и долгой службы.
• Для огнеупорных жидкостей доступны комплекты Viton seal.
Максимальное рабочее давление: 310 BAR (4500 PSI)
Номинальная пропускная способность: 63 LPM (16.8 GPM) MAX - варьируется в зависимости от типа катушки
Максимальное обратное давление в линии резервуара: 138 BAR (2000 PSI)
Максимальная частота работы: 300 CPM
Рекомендуемая фильтрация: 25 Микронов
Гидравлические жидкости: Минеральное масло, вязкость 10 - 400 cST
Температурный диапазон: -25° C до +90° C (-13° F до +194° F)
Технические данные:
• Соленоид может использоваться в пределах от -10% до +10% от номинального напряжения катушки.
• Выдерживает напряжение 1500 В/сек.
• Сопротивление изоляции более 100mQ
• Соответствует стандарту IP65
• Для переключения действия требуется кратковременный сигнал около 0,1 секунды.
Приборы:
• Комплекты для монтажа болтов поставляются с винтами для крышки клапана
(#10-24UNCx1-3/4"L 4 шт) для затягивания крутящего момента 50-70 кгф-см (43,3-60,6 фунта).
• O-Ring AS568-012 4 шт.
КРИВЫ ПОПАСНОСТИ И ПЕРФОРМАЦИИ
Системы испытаний
1- Проверка клапана.
2Накачивай.
3Датчик давления.
4. Датчик потока
5. Рельефный клапан
6. Газовый клапан
Системы испытаний
1- Проверка клапана.
2Накачивай.
3Датчик давления.
4. Датчик потока
5. Рельефный клапан
6. Газовый клапан
Условия испытания
Давление: 138 бар (2000 PSI)
Скорость потока: 30 LPM ((8 GPM)
Вязкость: 35 cSt ((175 SSU)
СТРАНИЦЫ
• Уменьшает напряжение.
• Устраняет искры между контактами реле.
• Удлиняет срок службы контакта реле.
Влияние
• Улучшает надежность управляющего реле.
• Удлиняет срок службы обычных реле.
• Можно управлять с помощью миниатюрного реле.
• Встроенный RAC выпрямитель в модели постоянного тока исключает искры на контакте управляющего реле. Его можно управлять непосредственно с помощью PLC (программируемого логического контроллера).
| Модель и вес |
| Модель |
Вес |
Модель |
Вес |
| В кг ((lb) |
В кг ((lb) |
| SWH-G02-C **-A***-10-** |
1.9(4.18) |
SWH-G02-C -A ***-20- ** |
1.9(4.18) |
| SWH-G02-B **- A***-10-** |
1.6 ((3.52) |
SWH-G02-B- A***-20-** |
1.5(3.3) |
| SWH-G02-C**- D/R***-10-** |
2.0(4.4) |
SWH-G02-C - D/R ***20-** |
2.0(4.4) |
| SWH-G02-B**- D/R**-10-** |
1.6 ((3.52) |
SWH-G02-B - D/R ***-20- ** |
1.6 ((3.52) |
| SWH-G02-D **- A ***-10-** |
1.9(4.18) |
SWH-G02-D- A ***-20- ** |
1.9(4.18) |
| SWH-G02-D**-D/R ***-10-** |
1.9(4.18) |
SWH-G02-D - D/R *** -20-** |
1.9(4.18) |
