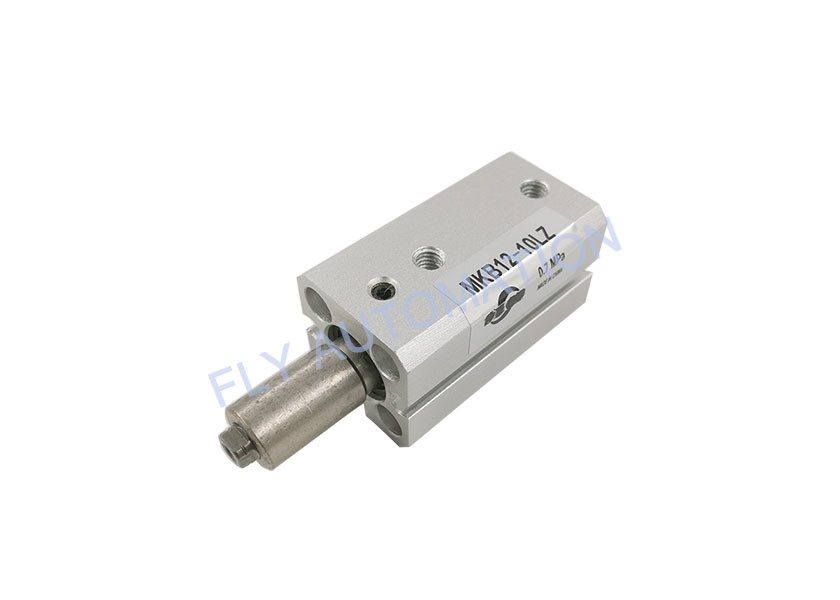

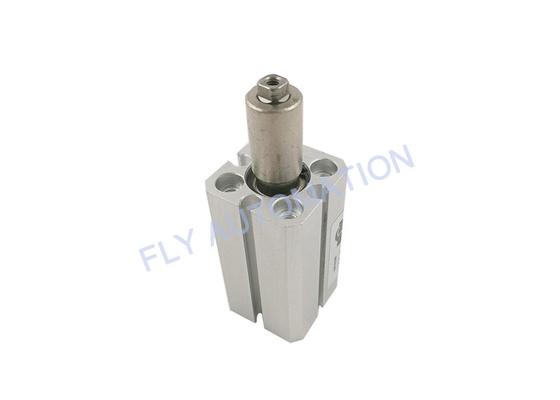

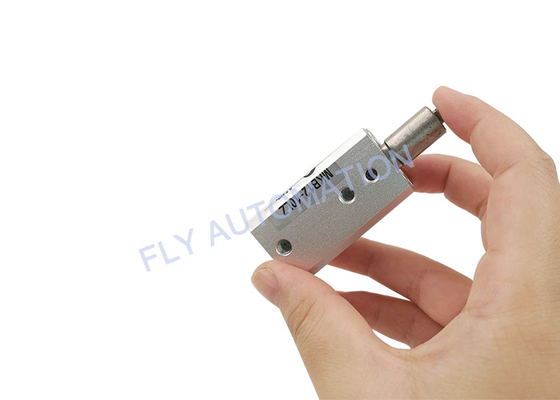

Цилиндр двойное действуя SMC компакта MKB12-10LZ пневматический
Basic Properties
Trading Properties
| Действие: | Двойной действовать | Жидкость: | Воздух |
|---|---|---|---|
| Давление доказательства: | 1.5MPa | Смазка: | Не требовать |
| Валик: | Резиновый бампер | Скорость поршня: | 50 до 200 mm/s |
| Выделить | Цилиндр компакта MKB12-10LZ пневматический,Компактный пневматический цилиндр SMC |
||

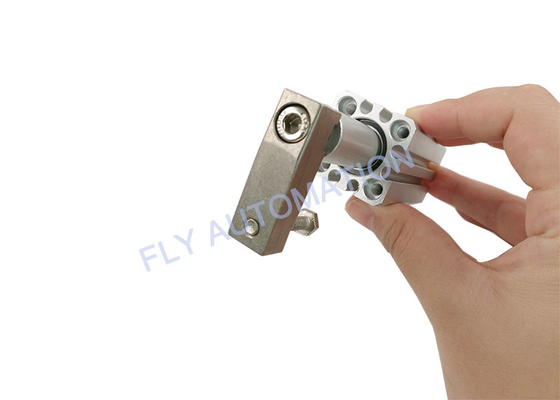

Цилиндра двойной действуя SMC струбцины MKB12-10LZ цилиндр воздуха роторного пневматический
| Спецификации | ||||||||
| Размер скважины (mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 |
| Действие | Двойной действовать | |||||||
| Роторный угол | 90° ±10° | |||||||
| Роторное направление | По часовой стрелке, против часовой стрелки | |||||||
| Роторный ход (mm) | 7,5 | 9,5 | 15 | 19 | ||||
| Ход струбцины (mm) | 10, 20, 30 | 10, 20, 30, 50 | ||||||
| Теоретическая сила струбцины (n) | 40 | 75 | 100 | 185 | 300 | 525 | 825 | 1400 |
| Жидкость | Воздух | |||||||
| Давление доказательства | 1,5 MPa | |||||||
| Ряд рабочего давения | 0,1 до 1 MPa | 0,1 к 0,6 MPa |
||||||
| Окружающая и жидкая температура | Без автоматического переключателя: – 10 к 70°C (отсутствие замерзать) С автоматическим переключателем: – 10 к 60°C (отсутствие замерзать) |
|||||||
| Смазка | Не-lube | |||||||
| Пускать размер по трубам порта | M5 x 0,8 | Rc1/8, NPT1/8 G1/8 |
Rc1/4, NPT1/4 G1/4 |
|||||
| Установка | Через-отверстие/оба конца выстучали общий, главный фланец | |||||||
| Валик | Резиновый бампер | |||||||
| Допуск длины хода | +0,6 – 0,4 |
|||||||
| Примечание скорости поршня 5) | 50 до 200 mm/s | |||||||
| Не-поворачивая точность (часть струбцины) | ±1.4° | ±1.2° | ±0.9° | ±0.7° | ||||
| Теоретический выход | |||||||
| Размер скважины (mm) |
Размер штанги (mm) |
Работать направление |
Зона поршеня (cm2) |
Рабочее давение (MPa) | |||
| 0,3 | 0,5 | 0,7 | 1,0 | ||||
| 12 | 6 | R | 0,8 | 24 | 40 | 56 | 80 |
| H | 1,1 | 33 | 55 | 77 | 110 | ||
| 16 | 8 | R | 1,5 | 45 | 75 | 105 | 150 |
| H | 2 | 60 | 100 | 140 | 200 | ||
| 20 | 12 | R | 2 | 60,8 | 100 | 139 | 200 |
| H | 3,1 | 90,2 | 149 | 208 | 298 | ||
| 25 | 12 | R | 3,8 | 112 | 185 | 258 | 370 |
| H | 4,9 | 149 | 245 | 341 | 490 | ||
| 32 | 16 | R | 6 | 182 | 300 | 418 | 600 |
| H | 8 | 243 | 400 | 557 | 800 | ||
| 40 | 16 | R | 10,6 | 319 | 525 | 731 | 1050 |
| H | 12,6 | 380 | 625 | 870 | 1250 | ||
| 50 | 20 | R | 16,5 | 502 | 825 | 1149 | 1648 |
| H | 19,6 | 596 | 980 | 1365 | 1961 | ||
| 63 | 20 | R | 28 | 851 | 1400 | 1950 | 2801 |
| H | 31,2 | 948 | 1560 | 2172 | 3121 | ||
