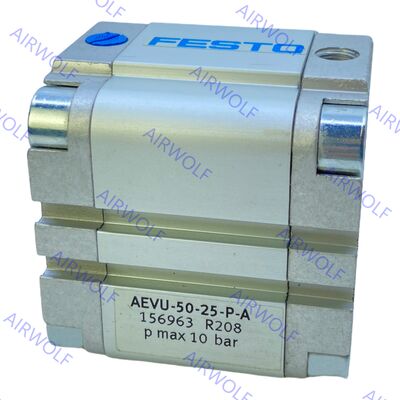

Festo AEVU-50-10-P-A AEVU-50-10-A-P-A,-15,-20,-25 Односторонний компактный цилиндр
Серия Festo AEVU представляет собой линейку односторонних компактных цилиндров, разработанных для автоматизированных приложений с ограниченным пространством, где важен надежный возврат. Как односторонний цилиндр, он работает по принципу сжатого воздуха, создающего усилие в одном направлении (обычно выдвижение), в то время как внутренняя пружина обеспечивает движение возврата. Эта конструкция особенно выгодна для таких применений, как зажим, выброс или позиционирование, где важен безопасный возврат. Серия известна своими компактными размерами, которые позволяют устанавливать ее в ограниченном пространстве, и является частью более широкого ассортимента метрических компактных цилиндров Festo. Эти цилиндры разработаны для работы без смазки, что обеспечивает эксплуатацию без технического обслуживания, и часто включают магнитный поршень для легкой интеграции с датчиками положения.
Коды для заказа:
| Код изделия |
Поршень (мм) |
Ход (мм) |
Артикул |
Тип |
Код изделия |
Поршень (мм) |
Ход (мм) |
Артикул |
Тип |
| AEVU-50-10-P-A |
50 |
10 |
156960 |
с внутренней резьбой |
AEVU-50-10-A-P-A |
50 |
10 |
157006 |
с наружной резьбой |
| AEVU-50-15-P-A |
50 |
15 |
156961 |
с внутренней резьбой |
AEVU-50-15-A-P-A |
50 |
15 |
157007 |
с наружной резьбой |
| AEVU-50-20-P-A |
50 |
20 |
156962 |
с внутренней резьбой |
AEVU-50-20-A-P-A |
50 |
20 |
157008 |
с наружной резьбой |
| AEVU-50-25-P-A |
50 |
25 |
156963 |
с внутренней резьбой |
AEVU-50-25-A-P-A |
50 |
25 |
157009 |
с наружной резьбой |
Техническое описание:
| Общие технические данные |
| Поршень Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Пневматическое соединение |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Конец штока поршня |
Внутренняя резьба |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Наружная резьба |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Рабочая среда |
Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание по рабочей/пилотной среде |
Возможна работа со смазкой (в этом случае всегда требуется работа со смазкой) |
| Конструкция |
Поршень |
| Шток поршня |
| Амортизация |
Эластичные амортизационные кольца/пластины с обеих сторон |
| Датчик положения |
Через датчик приближения |
| Тип монтажа |
Через сквозное отверстие |
| С внутренней резьбой |
| С принадлежностями |
| Монтажное положение |
Любое |
| Условия эксплуатации |
| Поршень Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Рабочее давление |
Шток поршня с одного конца |
[МПа] |
0,15 ... 1 |
0,13 ... 1 |
0,1 ... 1 |
0,08 ... 1 |
0,06 ... 1 |
| [бар] |
1,5 ... 10 |
1,3 ... 10 |
1 ... 10 |
0,8 ... 10 |
0,6 ... 10 |
| [psi] |
21,8 ... 145 |
18,9 ... 145 |
14,5 ... 145 |
11,6 ... 145 |
8,7 ... 145 |
| Через шток поршня S2/S20 |
[МПа] |
0,17 ... 1 |
0,15 ... 1 |
0,14 ... 1 |
0,12 ... 1 |
0,1 ... 1 |
| [бар] |
1,7 ... 10 |
1,5 ... 10 |
1,4 ... 10 |
1,2 ... 10 |
1 ... 10 |
| [psi] |
24,7 ... 145 |
21,8 ... 145 |
20,3 ... 145 |
17,4 ... 145 |
14,5 ... 145 |
| Температура окружающей среды(1) |
°C |
Базовая версия: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Обратите внимание на рабочий диапазон датчиков приближения
2) Дополнительная информация www.festo.com/x/topic/crc
Материалы:
| Компактный цилиндр |
| [1] |
Гильза цилиндра |
Деформируемый алюминиевый сплав |
| [2] |
Крышка |
Деформируемый алюминиевый сплав |
| [3] |
Шток поршня |
Ø 12 ... 32 |
Высоколегированная нержавеющая сталь |
| Ø 40 ... 100 |
Высоколегированная сталь |
| [4] |
Фланцевые винты |
Ø 12 ... 16 |
Высоколегированная нержавеющая сталь |
| Ø 20 ... 100 |
Оцинкованная сталь |
| [5] |
Динамические уплотнения |
Базовая версия: Полиуретан, S6: Фторкаучук |
Размеры:
