Name: EATON VICKERS Гидравлический соленоидный направленный клапан DG4-3V-60 ISO4401
Brand: FLY AUTOMATION
SKU: DG4V-3-2C-M-U-H7-60 DG4V-3-2A-M-U-H7-60 DG4V-3-8C-M-U-H7-60 DG4V-3-2AL-M-U-H7-60 DG4V-3-0B-M-U-H7-60
Price: 45.00 USD
Availability: InStock

Главная страница Продукция Компоненты гидравлической системы

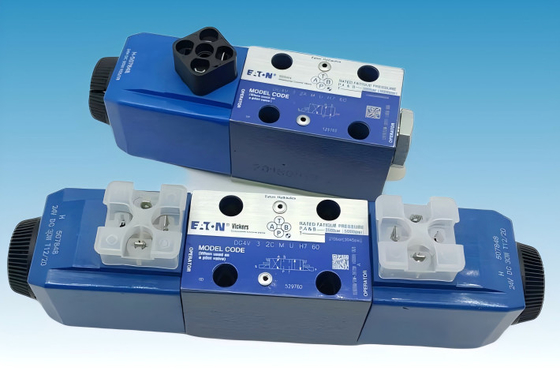

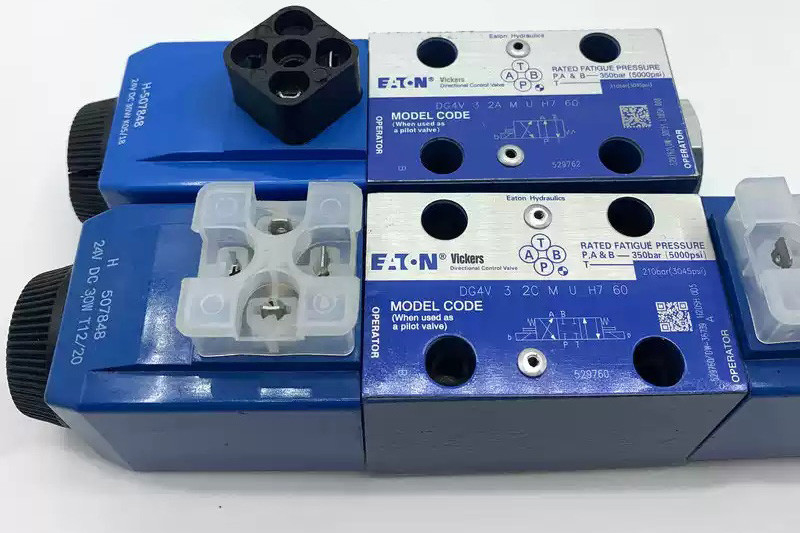

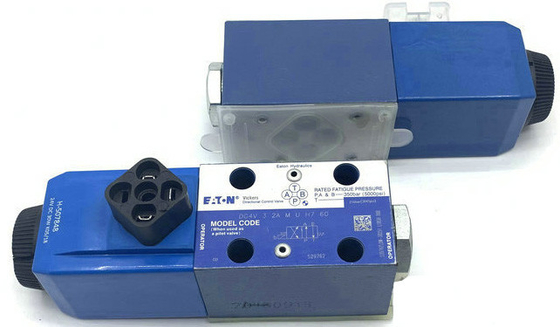

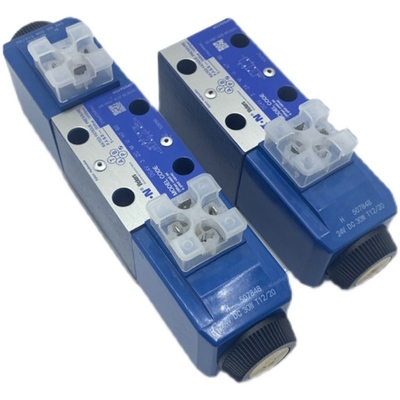

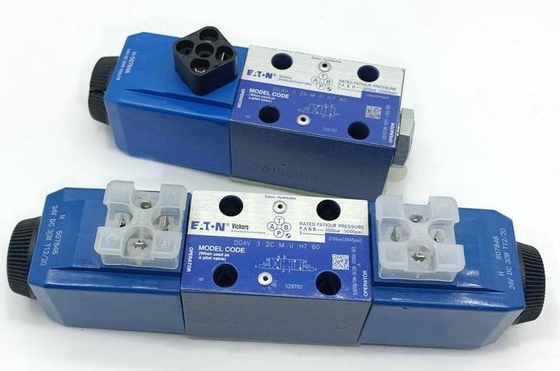

EATON VICKERS Гидравлический соленоидный направленный клапан DG4-3V-60 ISO4401

EATON VICKERS Hydraulic Solenoid Operated Directional Valve DG4-3V-60 ISO4401

Подробная информация о продукте:

Место происхождения:	Китай США
Фирменное наименование:	EATON VICKERS
Номер модели:	DG4V-3-2C-M-U-H7-60 DG4V-3-2A-M-U-H7-60 DG4V-3-8C-M-U-H7-60 DG4V-3-2AL-M-U-H7-60 DG4V-3-0B-M-U-H7-60

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	35-55USD
Упаковывая детали:	полиэтиленовые пакеты, коробки, картонные пакеты, поддоны
Время доставки:	3-12 рабочих дней
Условия оплаты:	T/T, Western Union, MoneyGram, Paypal
Поставка способности:	500 штук в неделю

контакт

Подробное описание продукта

Напряжение:	DC24V AC220V	Максимальное давление:	350 бар
Материал корпуса:	Углеродистая сталь	Тип смены:	Мягкий
Спули:	Пропорциональный	Водонепроницаемость:	отвечает требованиям NEMA 4, до IP67 для некоторых моделей
Варианты соединения:	Восемь электрических соединений	Модель крепления:	NFPA D03, CETOP 3, NG 6
Интерфейс установки:	DIN 24340-A6, ISO 4401-AB-03-4-A,CETOP R35H 4.2-4-03
Выделить:	Гидравлический направляющий клапан с электромагнитным управлением , Двигательный клапан Eaton Vickers с соленойдом , DG4-3V-60

EATON VICKERS Гидравлический соленоидный направленный клапан DG4-3V-60 ISO4401

Коды заказов:
DG4V-3-2C-M-U-H7-60
DG4V-3-2A-M-U-H7-60
DG4V-3-8C-M-U-H7-60
DG4V-3-2AL-M-U-H7-60
DG4V-3-0B-M-U-H7-60
DG4V-3-6C-M-U-H7-60
DG4V-3-2N-M-U-H7-60
DG4V-3-0C-M-U-H7-60
DG4V-3-0A-M-U-H7-60
DG4V-3-7C-M-U-H7-60

EATON VICKERS Гидравлический соленоидный направленный клапан DG4-3V-60 ISO4401
Общее описание
1Соленоидные клапаны направленного управления предназначены для управления и остановки потока в любой точке гидравлической системы.
2Эффективное управление большими гидравлическими мощностями без увеличения потребления электроэнергии.
3Увеличение затрат на установку и экономия пространства благодаря более высокому соотношению мощности/веса и размера.
4Гибкость установки, обусловленная выбором многочисленных комбинаций соединителей и мест расположения электронодов.
5Витонные уплотнители в качестве стандарта для мультижидкости, нитрильные уплотнители в качестве варианта модели.
6- более высокая производительность машины и более высокое время работы из-за проверенной долговечности и выносливости;
Испытано более 20 миллионов циклов.
7Соленоидные катушки можно быстро и легко менять без утечки из гидравлической системы.
8. компактный, экономически эффективный дизайн системы при использовании с клапанами и подпластинами Eaton® SystemStakTM.

Операционные данные
Особенность DG4V-3 DG4V-3S DG4V-3R
Пределы давления Порты P, A и B 350 бар (5075 psi) 350 бар (5075 psi) 350 бар (5075 psi)

T порт 210 бар (3045 psi) 100 бар (1450 psi) 210 бар (3045 psi)
Оценка потока См. данные о производительности См. данные о производительности См. данные о производительности
Относительный коэффициент нагрузки непрерывный; ED = 100% непрерывный; ED = 100% непрерывный; ED = 100%
Тип защиты: Свинцовые катушки ISO 4400 с правильно установлены	IEC 144 класс IP65 IEC 144 класс IP65 IEC 144 класс IP65 вставка
Намотка катушек класс H класс H класс H
Свинцовые провода (катушки типа F***) Класс H Класс H Класс H
Капсулы класса F класса F класса F
Допустимое колебание напряжения: Максимальное Показать пределы температуры Показать пределы температуры Показать пределы температуры
Не менее 90% номинальной 90% номинальной 90% номинальной
Типичное время ответа при 100% номинальных вольтах, измеряемое от наложения/удаления напряжения до полного перемещения катушки с катушкой с ≈2C на:
Скорость потока P-A, B-T 40 л/мин (10,6 USgpm) 20 л/мин (5,3 USgpm) 20 л/мин (5,3 Usgpm)
Давление 175 бар (2537 psi) 175 бар (2537 psi) 175 бар (2527 PSI)
AC (~) с энергетическим напряжением 15 ms 18 ms 18 ms
AC (~) отключает энергию 23 ms 32 ms 32 ms
DC (=) напряжение 45 ms 60 ms 60 ms
DC (=) отключение энергии 28 ms 40 ms 40 ms
Потребление энергии, переменный ток соленоиды (для катушек, указанных в код модели).			Первоначальный VA (RMS) ▲	Учреждение VA (RMS)	Первоначальный VA (RMS) ▲	Учреждение VA (RMS)	Первоначальный VA (RMS)	Учреждение VA (RMS)
Коупи полного питания: Двухчастотные катушки на 280 61 280 61 N/A 50 Гц
Двухчастотные катушки на 300 58 300 58 N/A 60 Гц
Спуты низкой мощности, ¢BL ¢ и ¢DL ¢: (Недоступно с N Модели без пружины)			Свинцовые катушки малой мощности не пригоден для использования Вентили DG4V-3S.		170 37 N/A
Двухчастотные катушки на 190 37 N/A 50 Гц
Двухчастотные катушки на 60 Гц
Потребление энергии, Коупи полного питания: 12В, тип модели G		Соленоиды постоянного тока при номинальном напряжении и 20 30 Вт			C (68 F). 30 Вт	–	Никаких
24В, тип модели H		30 Вт			30 Вт	–	Никаких
Коупи низкой мощности: 12В, тип модели GL		Свинцовые катушки малой мощности не пригоден для использования с клапанами DG4V-3S.			–	18 Вт	Никаких
24В, тип модели HL					18 Вт	–	Никаких
24 В, HM катушка					8W	–	Никаких
Для применений, где клапаны должны оставаться под давлением (или под энергией, или без энергии) при давлениях более 210 бар (3045 psi) без частых переключений, рекомендуется использовать высокий Модель производительности, DG4V-3.
▲ 1-й полуцикл; арматура полностью втянута.

EATON VICKERS Гидравлический соленоидный направленный клапан DG4-3V-60 ISO4401
DG4V3-S/R - клапаны высокой и стандартной производительности
1Минимальное падение давления 2,5 бара при 30 л/мин.
2. Диапазон коннекторов катушек, включая DIN, Deutsch, AMP и терминальную коробку.
3 Диапазон напряжений катушек и возможности питания.
4До 80 л/мин (21 USgpm) и до 40 л/мин (10,5 USgpm) соответственно при 350 барах (5000 psi).
5. Предлагает дизайнерам возможность выбрать оптимальный пакет для каждого приложения.
6. Международный стандартный интерфейс. Лицо крепления клапана соответствует ISO 4401, размер 03 и совместимо с соответствующими международными стандартами.
EATON VICKERS Гидравлический соленоидный направленный клапан DG4-3V-60 ISO4401

Максимальное давление: 350 бар
Относительно: ED=100%
Класс защиты: IP65
Намотка катушки: класс H
Свинцовая проволока: класс H
Оболочка катушек: класс F
Рабочее давление: 175 бар
Мощность катушки: 30 Вт, 18 Вт
