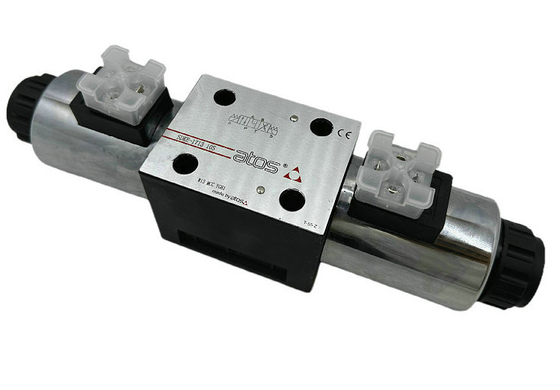

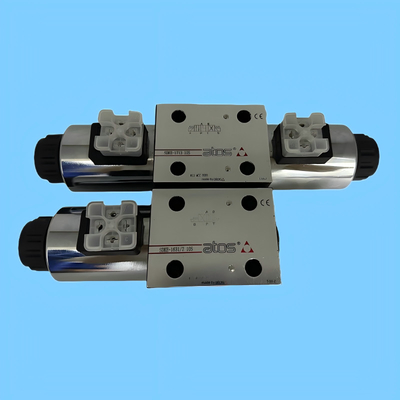

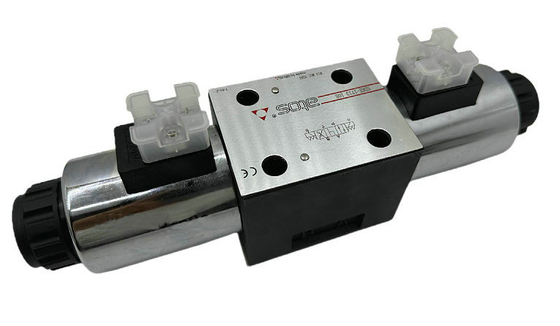

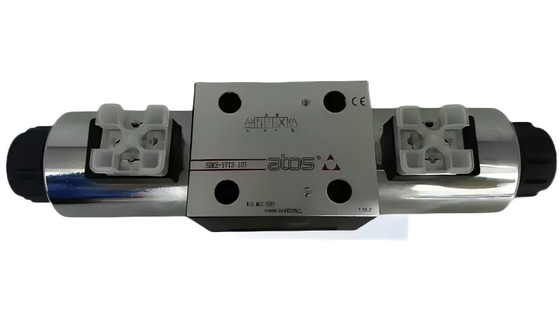

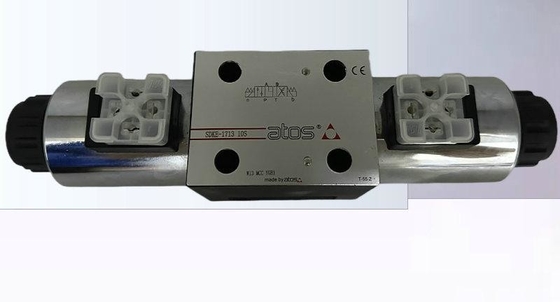

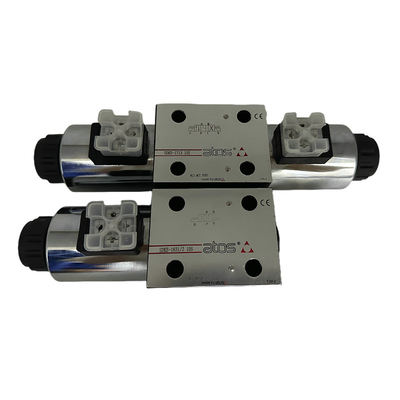

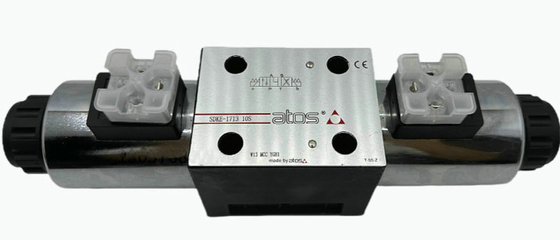

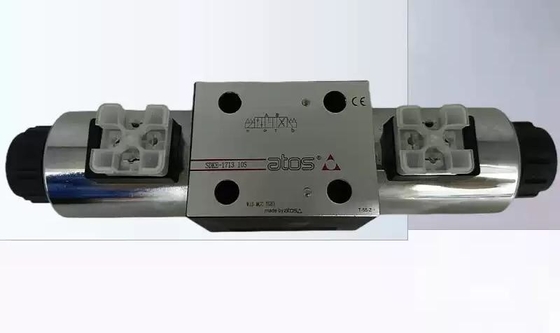

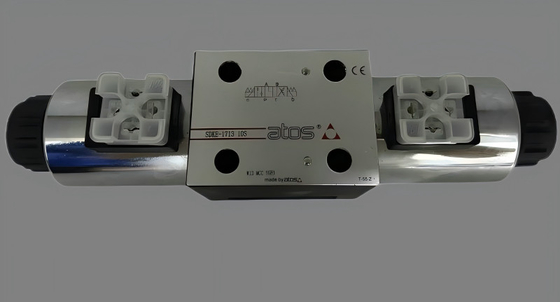

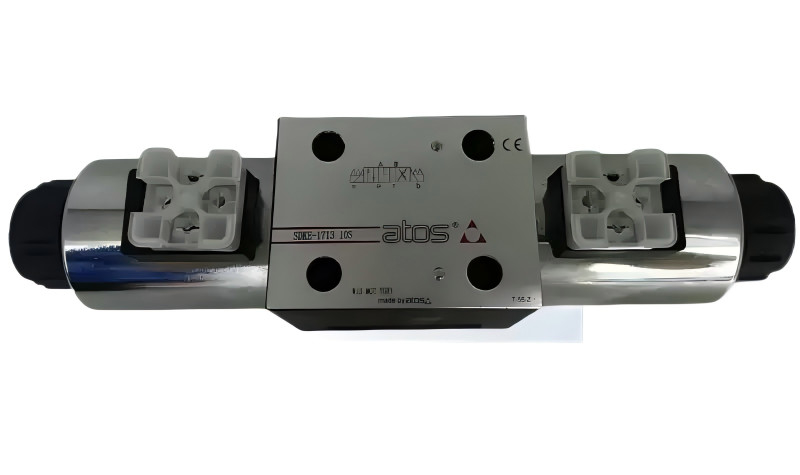

ATOS напрямую работающие двойные соленоидные направленные клапаны SDKE-1711 10S SDKE-1716 10S
Коды заказов:
SDKE-1713 10S
SDKE-1751/2 10S
SDKE-1711 10S
SDKE-1715 10S
SDKE-1710 10S
SDKE-1716 10S
SDKE-1714 10S
Площадь крепления: ISO 4401 размер 10
Максимальный поток: 150 л/мин
Максимальное давление: 350 бар
Класс изоляции: H (180°C) для катушек постоянного тока F (155°C) для катушек постоянного тока
Степень защиты согласно DIN EN 60529: IP65
Относительный фактор пошлины: 100%
Температура окружающей среды: Стандартное исполнение = -30°C +70°C / вариант PE = -20°C-+ 70°C / вариант BT = -40°C-+70°C
Рабочее давление: порты P,A,B: 350 бар; порт T210 бар для версии DC (250 бар с вариантом M); 160 бар для версии AC
Максимальный поток: 150 л/мин, см. рабочие пределы на участке
Огнестойкие с водой: NBR, HNBR ГФУ
| Место / место сборки |
Любое положение для всех клапанов, кроме типа 170* (без пружин), которое должно быть установлено с горизонтальной осью, если они работают с помощью импульсов |
| Окончание поверхности подпластыря |
Индекс шероховатости Ra 0,4 - соотношение плоскости 0,01/100 (ISO 1101) |
| Значения MTTFd согласно EN ISO 13849 |
150 лет, подробности см. в технической таблице P007 |
| Температура окружающей среды |
Стандартное исполнение = -30°C +70°C / вариант PE = -20°C- + 70°C / вариант BT = -40°C- +70°C |
| Упаковки, рекомендуемая температура жидкости |
Упаковки NBR (стандартные) = -20C + +80*C, с гидравлическими жидкостями HFC = -20*C + 50C Упаковки FKM (/вариант PE) = -20°C + +80C Упаковки HNBR (/вариант BT) = -40°C - +60°C, с гидравлическими жидкостями HFC = -40°C до +50°C |
| Рекомендуемая вязкость |
15-100 мм2/s - максимально допустимый диапазон 2,8 + 500 мм2/s |
| Максимальный уровень загрязнения жидкости |
IS04406 класс 20/18/15 NAS1638 класс 9, см. также флиттер на сайте www.atos.com или KTF Ccatalog |
| Гидравлическая жидкость |
Тип подходящих уплотнений |
Классификация |
Справочный стандарт |
| Минеральные масла |
NBR, FKM, HNBR |
HL, HLP, HLPD, HVLP, HVLPD |
DIN 51524 |
| Огнестойкие без воды |
ФКМ |
HFDU, HFDR |
ISO 12922 |
| Огнестойкие и водостойкие |
NBR, HNBR |
ГФУ |
| Направление потока |
Как показано в символах таблицы |
| Рабочее давление |
Порты P,A,B: 350 бар; порт T210 бар для версии DC (250 бар с вариантом M); 160 бар для версии AC |
| Номинальный поток |
См. диаграммы Q/Ap в разделе |
| Максимальный поток |
150 л/мин, см. рабочие пределы на участке |
Тип катушки, два или три клапана прямого действия с натянутыми соленоидами.
Соленоиды изготавливаются:
• винтовая трубка влажного типа, различная для переменного и постоянного питания, с интегрированным
ручная зашивка
• сменные катушки, специальные для переменного или постоянного питания, легко заменяемые
без инструментов - см. раздел 5 для доступных напряжений
Стандартная защита катушек IP65.
Опциональные катушки доступны с IP67 AMP Junior Timer, Deutsch, свинцовый провод
соединения (варианты XJ, XK, XS) или с североамериканской стандартной сертификацией
CURUS, без разъема (вариант XUL).
Широкий спектр взаимозаменяемых катушек, см. раздел 2.
Корпус клапана представляет собой 3-камерный тип, изготовленный отливкой из оболочки с широким
внутренние проходы, обеспечивающие низкое давление
